【Illustrator】液晶電卓のデジタル文字の作り方forイラレ初心者

Webデザイナー、UI/UXデザイナーの@sdesignlaboです。

Illustrator（イラストレーター）で液晶電卓やG-shockのようなデジタル時計で使われいるようなデジタル数字フォントをゼロから作る方法をイラレ初心者の方に詳しく解説します。直線で構成された正確な形状のデジタル文字がイラレの基本ツールで作成できます。

Illustratorを使ったオブジェクト作成テクニックの基本が学習できるコンテンツなので、これからイラストレーターを始められる方、より詳しくイラレを学習されたい方にオススメですよ。

この記事の目次

何が作れるの？

Illustratorで上記の様なデジタル時計などで使われているデジタル数字フォントがゼロから作成できます。正確なデジタル文字作成を通じて基本的なオブジェクト作成テクニックが身に付けられますよ。
また、海外ドラマの「24」風に変形する方法も解説します。

デジタル数字フォントの作り方

Illustratorで電卓や液晶時計などに使われているようなデジタル数字フォントを自作する方法を解説します。イラレ初心者の方にも再現可能な内容ですよ！

Illustratorを導入しましょう

当記事の内容を実践するにはIllustratorが必須です。
未導入の方はAdobe公式サイトからダウンロードしておきましょう。（7日間の無料体験が可能）
なお、AdobeCCのプランはコチラの記事で徹底解説しています。

基本的なデジタル数字フォントを作成

STEP.1

新規ドキュメントを作成

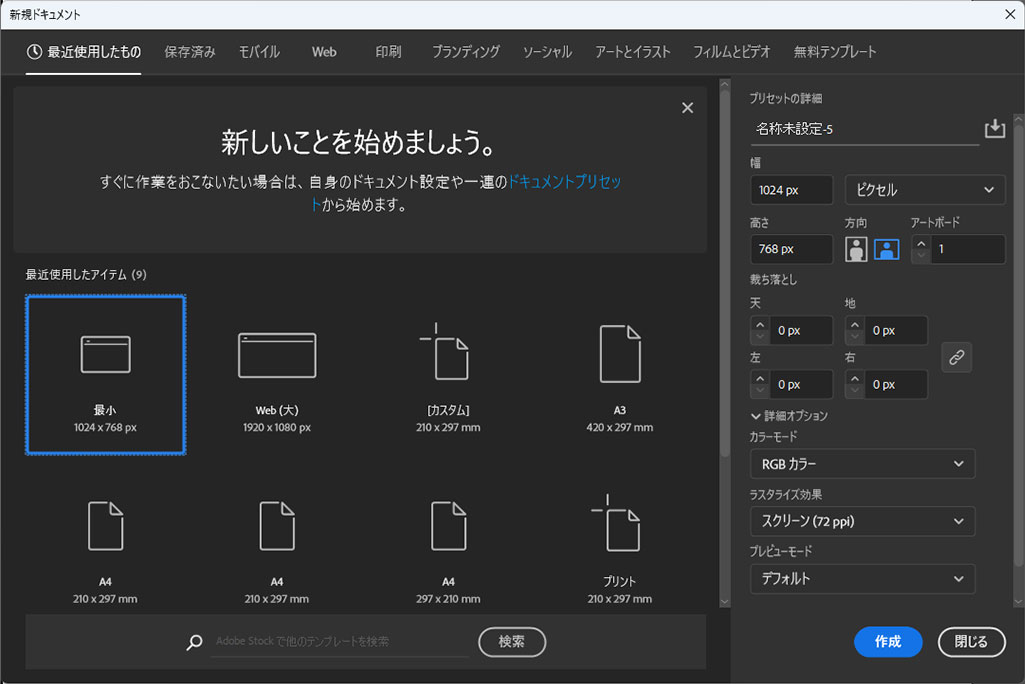

Illustratorで新規ドキュメントを作成します。サンプルのサイズは下記です。

幅：1024px
高さ：768px

STEP.2

ベースの長方形を作成

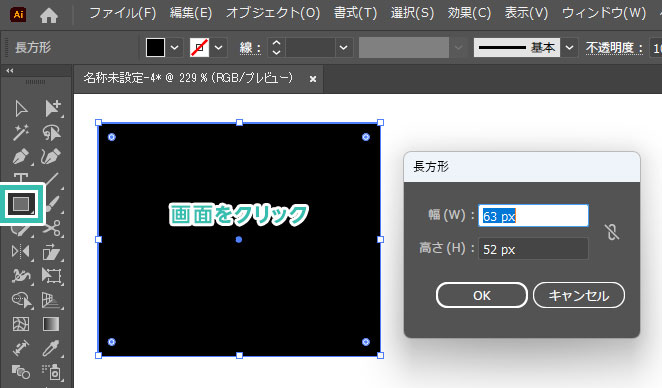

[ 長方形ツール ] で画面をクリックして下記サイズの長方形オブジェクトを作成します。

幅：63px　高さ：52px
塗り：お好みで　線：無し

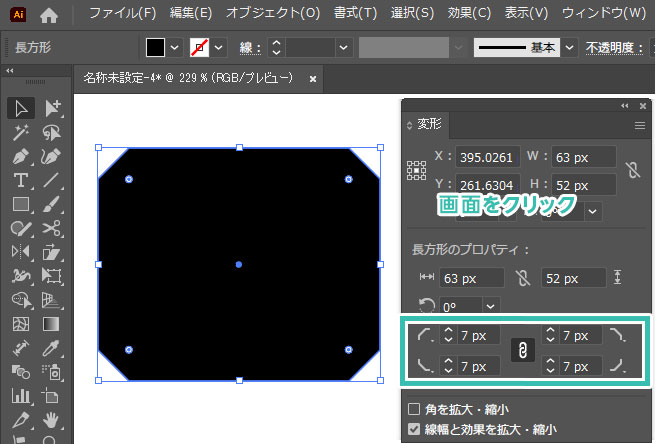

[ 変形パネル ] 内にある長方形のプロパティで角の形状をカスタマイズします。

角の種類：面取り
角の半径：7px

STEP.3

長方形を型抜き

[ 長方形ツール ] で下記サイズの長方形を作成。
幅：43px　高さ：37px
塗り：自由　線：無し

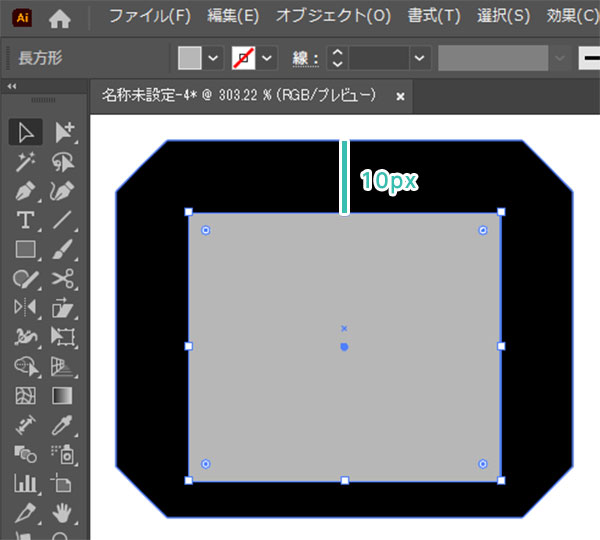

ベースの長方形オブジェクトから上部を10px離して中央に配置しましょう。
※ [ 選択ツール ] で選択後に [ Enter ] を押すとオブジェクトの正確な移動ができます。詳しくはコチラの記事を参考にして下さい。

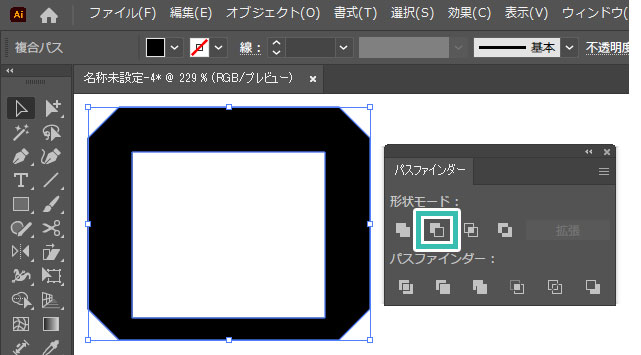

2つの長方形オブジェクトを [ 選択ツール ] で選択後、[ パスファインダー ] → [ 前面オブジェクトで型抜き ] を適用。
すると左図の様に手前の小さな長方形で型抜きできます。

STEP.4

直線オブジェクトを作成

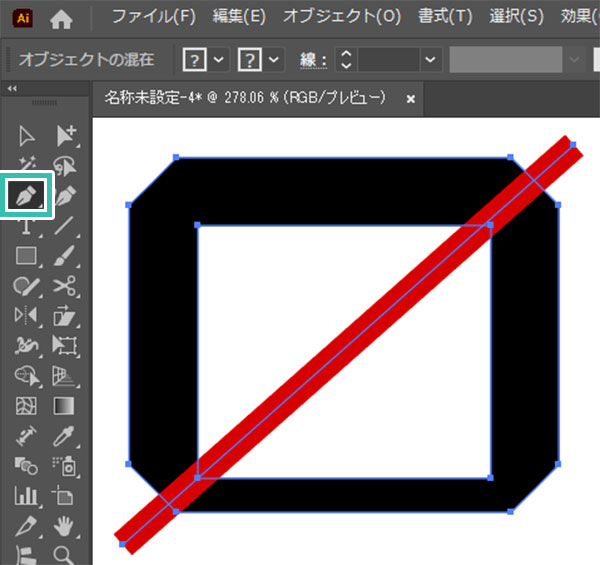

[ ペンツール ] で左図の様に直線を描きます。
塗り：無し　線：4pt

ザックリ線を作成後、[ ダイレクト選択ツール ] で直線のアンカーポイントの位置を調整するとやり易いですよ。

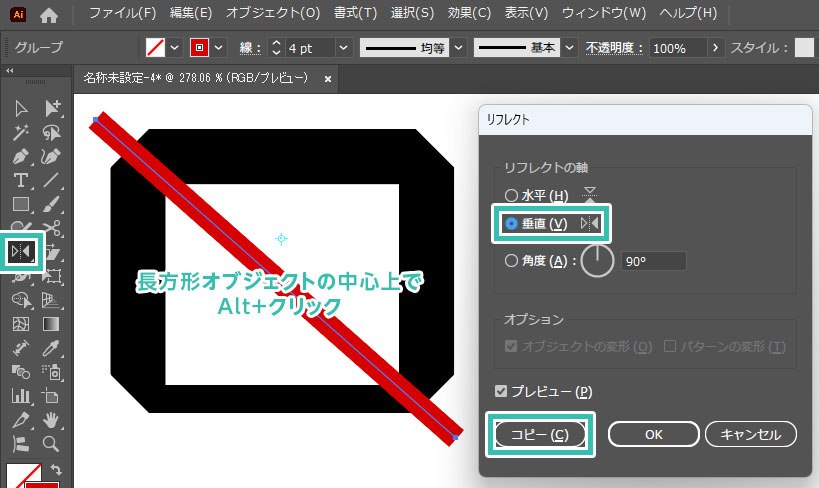

描いた直線オブジェクトを [ 選択ツール ] で選択後、[ リフレクトツール ] でベースの長方形オブジェクトの中心上で [ Alt ] (Mac：Option) を押しながらクリック。

リフレクトの軸：垂直
設定後は [ コピー ] をクリック。

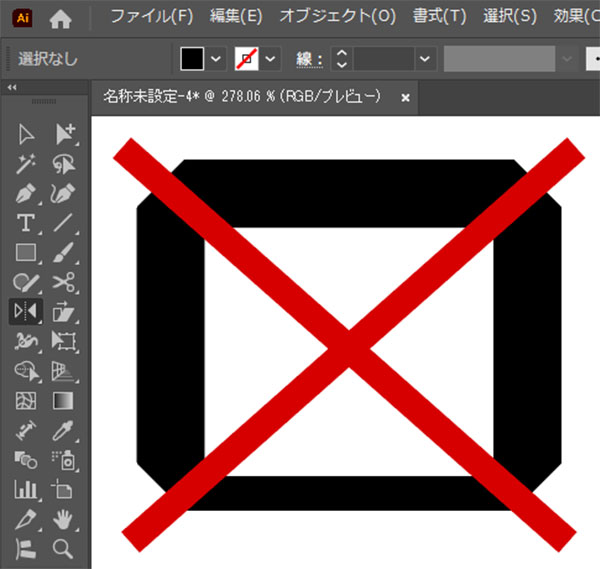

すると左図の様にXが描けます。

STEP.5

Xで型抜き

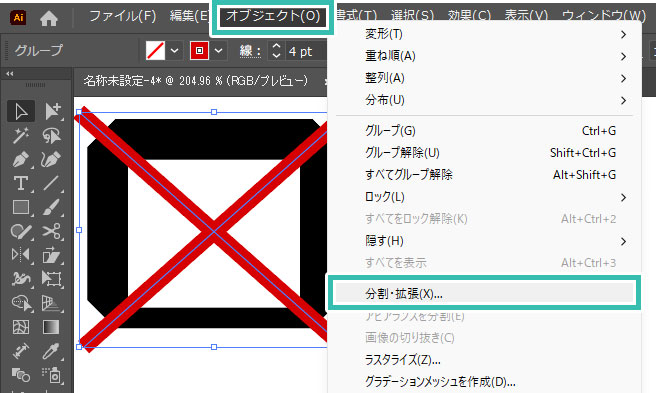

STEP.4のXオブジェクトを選択後、Illustrator画面上部の [ オブジェクト ] → [ 分割・拡張 ] をクリック。

線で描かれていたXが塗りに変換されます。

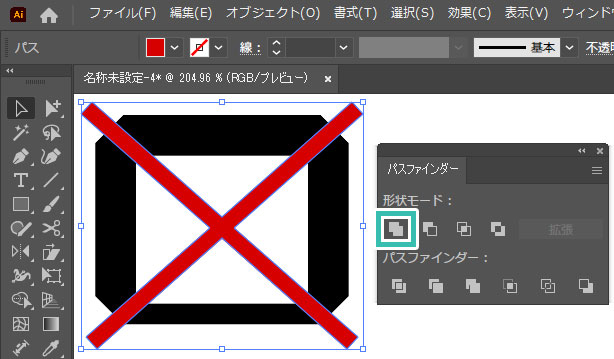

Xは [ パスファインダー ] → [ 合体 ] で単体オブジェクトに合体しておきましょう。

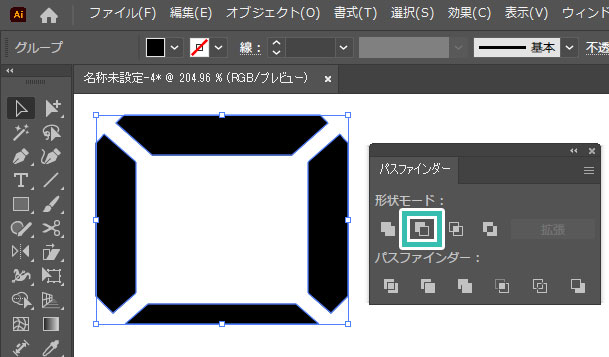

ベースの長方形と合体したXを [ 選択ツール ] で選択後、[ パスファインダー ] → [ 前面オブジェクトで型抜き ] を適用。するとＸで左図の様に型抜きができます。

FINISH

コピーして色変更

STEP.5で作成したオブジェクトを選択後、[ リフレクトツール ] で反転コピーします。
オブジェクトの最下部のパスまたはアンカーポイント上を起点に水平方向に反転コピーしましょう。

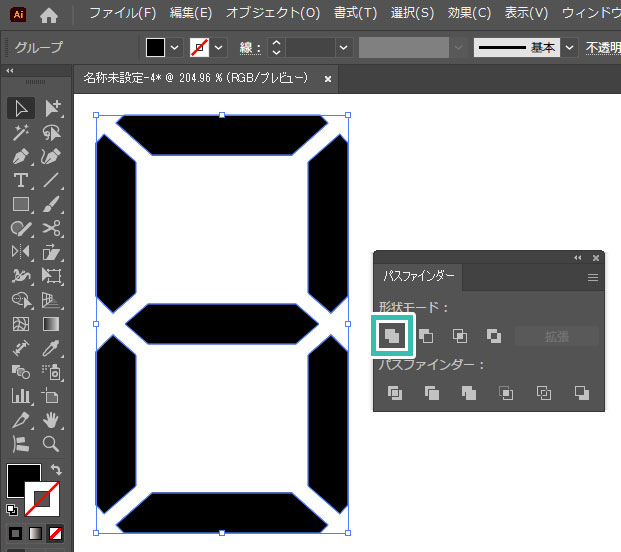

反転コピーしたオブジェクト、元オブジェクトを選択し、[ パスファインダー ] → [ 合体 ] で単体オブジェクトに合体します。

あとは [ グループ選択ツール ] で塗りのカラーを変更すればデジタル数字フォントの完成です。電卓やG-shock等の液晶で使われているような数字のデザインが簡単に再現できますよ。

色変更も簡単ですし、角の形状を角丸にしたり面取りではない普通の長方形のままにすると違った雰囲気が出せますよ。

海外ドラマの「24」風にする方法

STEP.1

24のベールロゴを作成

先の方法で「24」のベースフォントを作成します。

STEP.2

シアーツールを使用

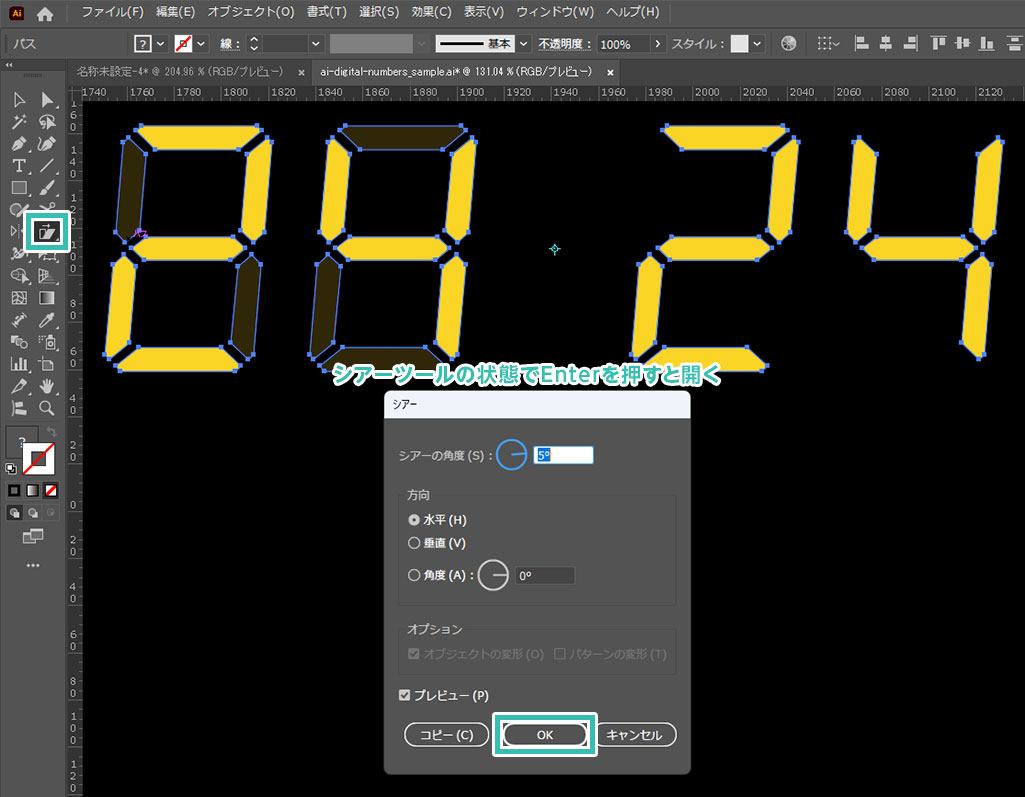

[ 選択ツール ] でオブジェクトを選択後、ツールバーから [ シアーツール ] をアクティブにします。
[ Enter ] を押すとシアーの編集画面が開くので設定しましょう。

シアーの角度：5°
方向：水平
[ プレビュー ] にチェックを入れて問題無ければ [ OK ] をクリック。

FINISH

24のロゴが完成

以上で海外ドラマの「24」風のロゴデザインが完成しました。シアーの傾き角度はお好みで調整して下さい。
