【Illustrator】正確な扇形オブジェクトと扇子アイコンの作り方

Webデザイナー、UI/UXデザイナーの@sdesignlaboです。

Adobe Illustrator（イラストレーター）で正確な扇形オブジェクトを自作する方法をイラレ初心者の方に詳しく解説します。扇子をイメージさせる図形が作れます。

これからIllustratorを始められる方、パターン制作を通じてより詳しくイラレのオブジェクト作成テクニックを学習されたい方にオススメのコンテンツですよ。

この記事の目次

何が作れるの？

Illustratorを使って正確な扇形のオブジェクトをゼロから自作できます。たまに作る機会があるのでこの機会にマスターしておきましょう！

扇形オブジェクトの作り方

Illustratorを使って扇形や扇子のオブジェクトをゼロから自作する方法を解説します。
イラレ初心者の方にも再現可能ですよ！

Illustratorを導入しましょう

当記事の内容を実践するにはIllustratorが必須です。
未導入の方はAdobe公式サイトからダウンロードしておきましょう。（7日間の無料体験が可能）
11/14～11/28までアドビブラックフライデー価格で50%オフ！
アドビブラックフライデーセール2025の価格や利用条件・裏技はコチラの記事で解説しています。

通常の扇形を作成

まずはヘリンボーンパターンのベースオブジェクトを作りましょう。

STEP.1

正円を作成

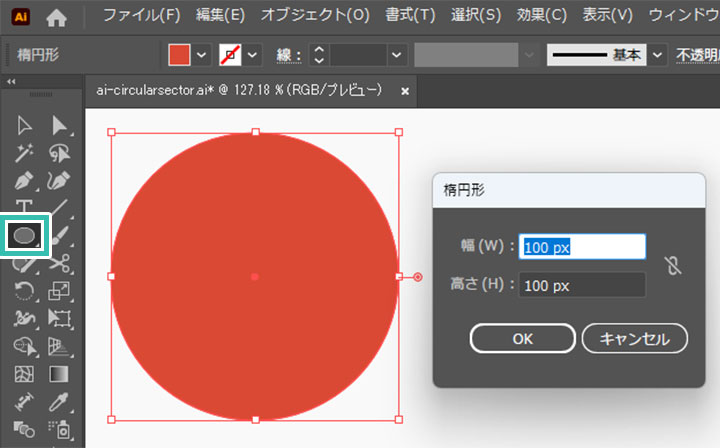

[ 楕円形ツール ] で画面をクリックし、下記サイズの直線を作成しましょう。

幅：100px　高さ：100px
線・塗り：お好みで

設定後は [ OK ] をクリック。
[ Shift ] を押しながらドラッグでも正円が作成できます。

STEP.2

楕円形のプロパティを編集

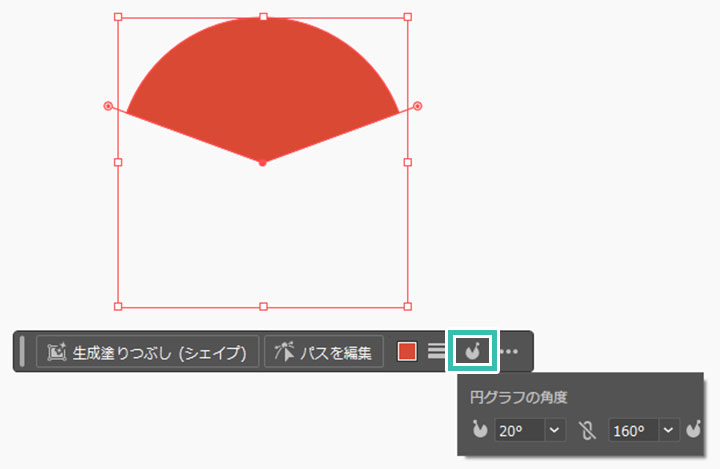

[ コンテキストタスクバー ] 内の [ 楕円形のプロパティ ] を編集します。（変形パネルでも操作可能。）

扇形の開始角度：20°
扇形の開始角度：160°
※お好みで調整して下さい。

以上で通常の扇形オブジェクトが完成しました。

STEP.3

角丸設定が付与できる

[ ダイレクト選択ツール ] で扇形を選択すると [ ライブコーナーウィジェット ] が表示され、角丸の設定が付与できます。

※角丸にすると [ 楕円形のプロパティ ] で扇形の角度を再編集できなくなります。コピーしてから行うのがオススメですよ。

OMAKE

扇形オブジェクトをくり抜く

扇形オブジェクトと同心円上に一回り小さな正円を作成します。

塗り：お好みで
線：無し

二つのオブジェクトを [ 選択ツール ] で選択します。

[ パスファインダー ] → [ 前面オブジェクトで型抜き ] を実行すると中心がくり抜かれた扇形の完成です。

扇子のギザギザを作成

扇子のギザギザした扇形を作る方法を解説します。
先の [ 楕円形のプロパティ ] とは別の方法で作成します。

STEP.1

正円を作成

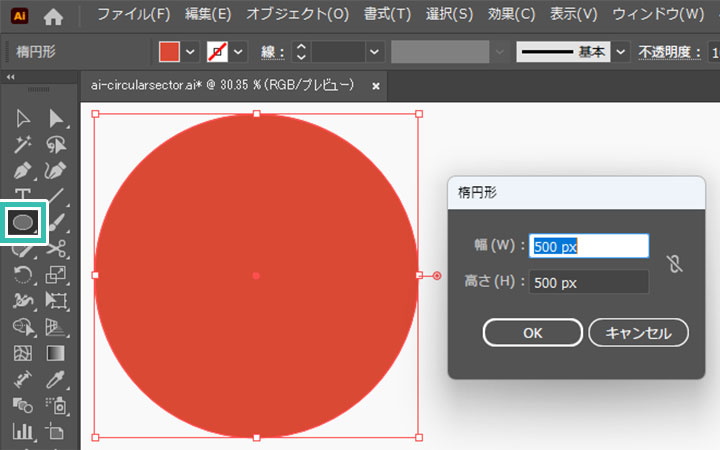

[ 楕円形ツール ] で画面をクリックし、下記サイズの直線を作成しましょう。

幅：500px　高さ：500px
塗り：お好みで
線：無し

設定後は [ OK ] をクリック。

STEP.2

ギザギザを適用

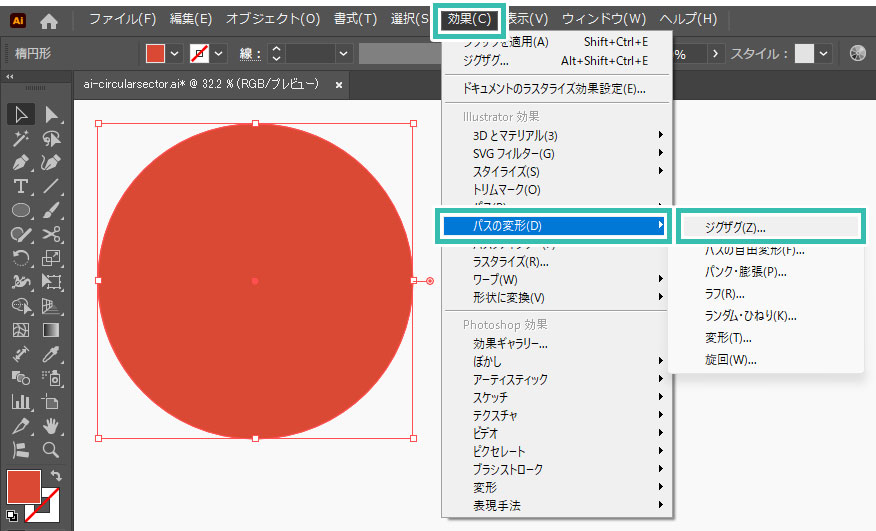

[ 効果 ] → [ パスの変形 ] → [ ジグザグ ] をクリックします。

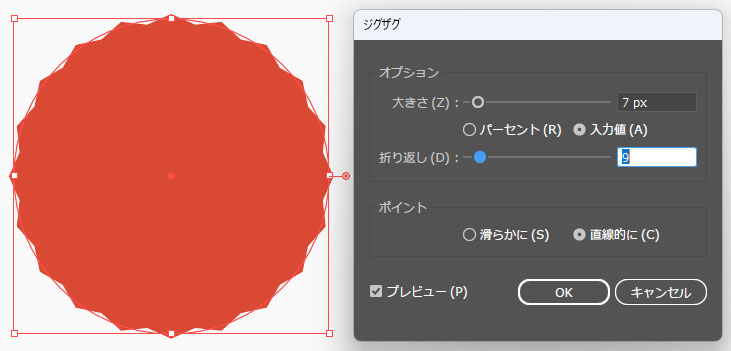

ジグザグ効果の詳細設定を行います。

大きさ：7px
折り返し：9
ポイント：直線的に
設定後は [ OK ] をクリックすると左図の様なトゲトゲの円が作れます。

STEP.3

オブジェクトのアピアランスを分割

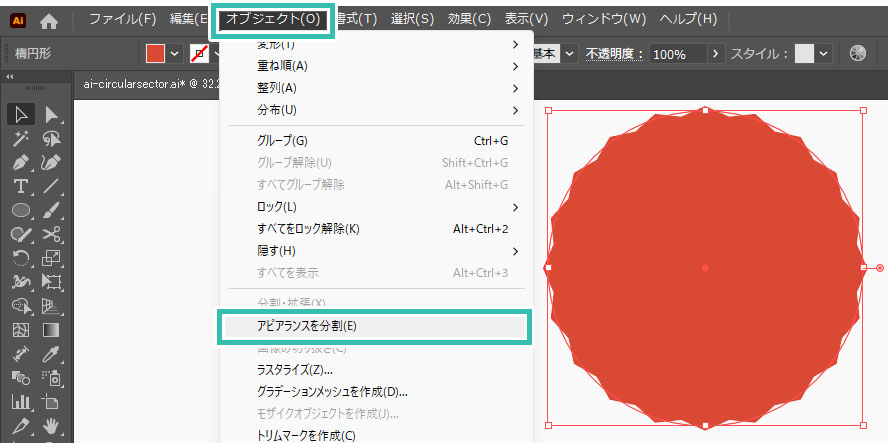

Illustrator画面上部の [ オブジェクト ] → [ アピアランスを分割 ] を適用します。すると通常のアンカーポイントとパスで構成されたオブジェクトに変換できます。

STEP.4

縮小コピー＆型抜き

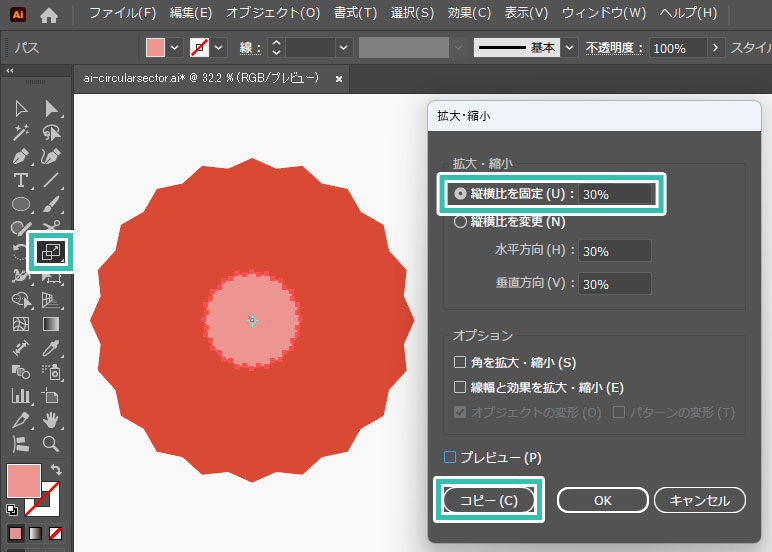

ギザギザオブジェクトを [ 拡大・縮小ツール ] → [ Enter ] で指定の倍率に縮小コピーします。

縦横比を固定：30%
設定後は [ コピー ] をクリック。

すると小さなギザギザ円オブジェクトが作れます。塗りのカラーはお好みで変更して下さい。

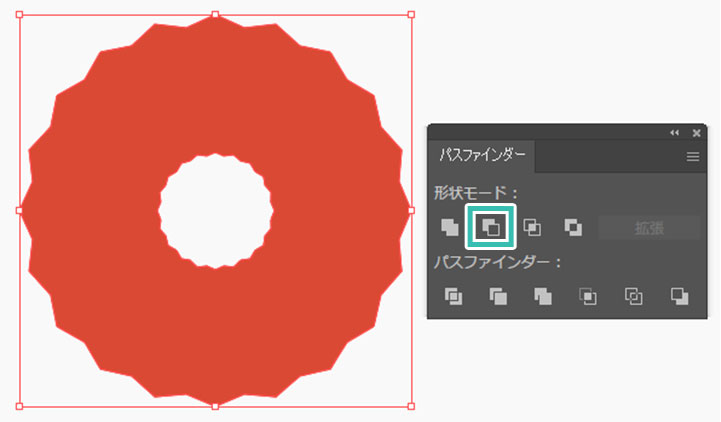

大小二つのギザギザオブジェクトを選択し、[ パスファインダー ] → [ 前面オブジェクトで型抜き ] を実行すると中央がくり抜かれた状態にできます。

STEP.5

分割線を作成

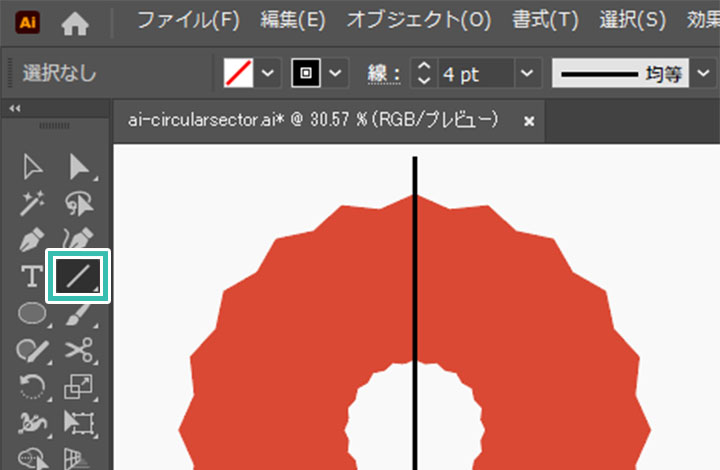

[ 直線ツール ] でギザギザオブジェクトをはみ出すように分割用の線を描きます。

直線とギザギザオブジェクトは中心で [ 整列 ] しておきましょう。

分割線を選択し、[ 回転ツール ] をアクティブにしてから [ Enter ] を押すと回転のダイアログ画面が開きます。
角度：9°

設定後は [ コピー ] をクリックし、[ Ctrl + D ] (Mac：⌘ + D) を18回押すと左図の様に分割線が回転コピーできます。

STEP.6

分割して色変更

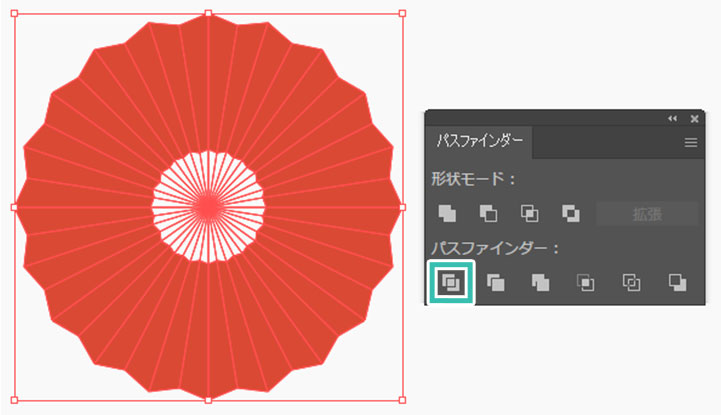

全てのオブジェクトを選択し [ パスファインダー ] → [ 分割 ] をクリックするとギザギザの頂点の位置で分割ができます。

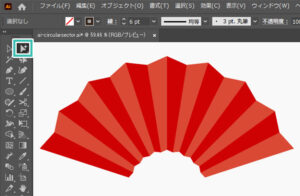

[ グループ選択ツール ] で色変更、不要なパーツは削除すると扇子の和紙部分が完成です。

ギザギザの扇形パーツが作れました。

FINISH

骨を追加して扇子の完成

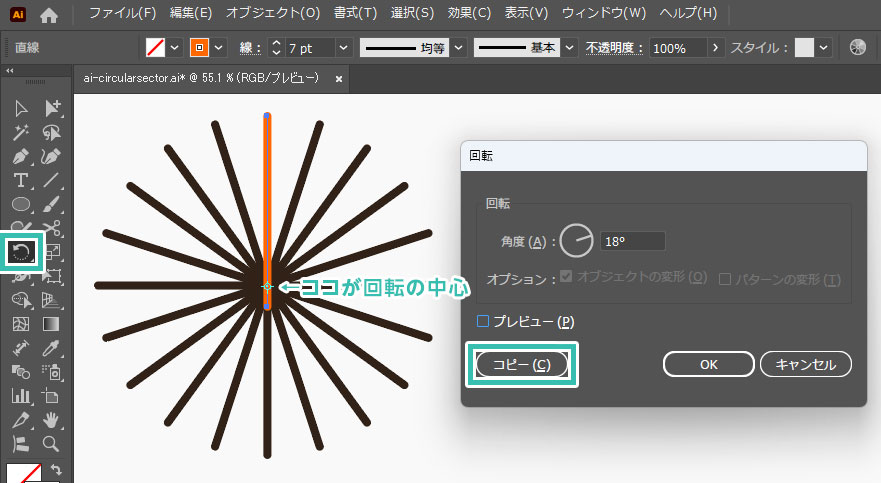

[ 直線ツール ] で垂直を描き、最下部よりやや上に回転軸を設定して [ Alt ] (Mac：Option) を押しながらクリック。
角度：18°
設定後は [ コピー ] をし、直後に [ Ctrl + D ] (Mac：⌘ + D) で変形の繰り返しを行います。

不要な線を削除し、線の太さ・カラーを設定して位置を調整したら扇子アイコンの完成です。

高品質なポートフォリオテンプレート

紙媒体やPDF形式で作成したポートフォリオの品質を手っ取り早く高めるには、高品質なテンプレートの活用が最も効率的かつ効果的です。

商用利用可能で高品質テンプレートばかり厳選！
今まで意識しなかった多くの「気づき」に出会えますよ。

※なお、ポートフォリオ制作はInDesign（インデザイン）を使うのが最も効率的です。
コチラでインデザ初心者の方向けにポートフォリオテンプレートの使い方を詳しく解説しております。

#01 Pink Portfolio Layout

ピンク系のキレイ目カワイイ風ポートフォリオ用テンプレートです。InDesign形式なので文字と画像の差し替えが超楽！
2時間あればポートフォリオが作れます。
編集にはInDesignが必須、未導入の方はInDesign公式サイトから入手しておきましょう。

ダウンロードする

#02 Portfolio Layout with Gray Accents

モノトーン系でどんな作風にも合うポートフォリオ用テンプレートです。イラスト、写真、建築、Web、グッズ…テンプレ選びに迷ったらコレがオススメ！
A4に印刷したポートフォリオ、PDF形式、どちらも短時間で作成可能です。

ダウンロードする

#03 Portfolio Layout with Yellow Accents

黄色が鮮やかでキレイなポートフォリオテンプレートです。
爽やかな画風のイラストにもピッタリ！
クセが無く、ベースデザインとして非常に扱いやすいテンプレートの一つです。

ダウンロードする

#04 Portfolio Template in Pale Green and Mint

収録されているレイアウトパターンが非常に豊富なポートフォリオ用テンプレートです。
作品を大きく見せる、制作過程を見せる、複数見せる、横長作品を画面内に綺麗に収める等、どんなパターンにも当てはめる事が可能ですよ。

ダウンロードする

#05 Minimalist Portfolio Layout

ポートフォリオの表紙には必ずメインビジュアルを入れないとダメか？そんな事はありません。
単色に文字だけで構成した表紙も素敵です。
ページ中身のレイアウトパターンも豊富、あえて表紙をシンプルにする手法もアリですよ。

ダウンロードする

紹介しきれなかったポートフォリオテンプレートや素材

上記のテンプレートはほんの一部。
下記リンクで多数の高品質なポートフォリオテンプレートを紹介しています！

ポートフォリオ用の高品質なテンプレート46選【InDesign,Illustrator,Photoshop】

【InDesign】ポートフォリオ用のテンプレートを編集する方法forインデザ初心者

ワンランク上のテンプレート素材

Illustratorのスキルアップをする上で、プロが作成した生データを研究する事は重要です。

下記記事でプロが作成した高品質で汎用性の高いテンプレート素材を紹介しています。
全て商用利用可能、テキストや画像を変えるだけでプロの品質が出せます。

制作の手間を劇的に軽減するだけでなく、スキルアップの教材としても活用できますよ！

AI形式で作られた高品質なフライヤーのテンプレート50選です。画像と文字を差し替えるだけ、超短時間でハイクオリティなフライヤーが作成可能！
様々なフライヤーのテンプレート50選

デザイン制作を学ぶ導入編としてオススメの名刺デザイン。
想像だけで作るとイマイチになりがちですが、良質なテンプレートを元に作るだけで吸収できる情報の質が段違い！
相手に舐められない名刺テンプレート50選

例えばクリエイターの就職や転職に必須のポートフォリオ。
プロのテンプレートでレイアウトや余白、文字サイズを簡単に研究可能。内定獲得の可能性が格段にアップします！
厳選！ポートフォリオ用テンプレート45選

ロゴ作成とIllustratorの相性は抜群！
ロゴ制作の効率化だけでなく、アイディアやデータの作り方を学習・研究するための良質な教材だらけですよ。
ハイクオリティなロゴテンプレート50選

単なる白黒のテキストを高品質なロゴのようなグラフィックにできるエフェクトです。
ロゴ・見出しなどキャッチなオリジナルタイトルを一瞬で作成できる優秀な素材ばかり！
商用利用が可能で高品質なテキストエフェクト50選

継ぎ目が無い高品質な背景素材50選です。
全て商用利用OK！作品の密度を一気に高める事ができる汎用性の高い素材ばかりです。
商用利用できる高品質なシームレス背景パターン58選

良質な素材をもっと見る

上記で紹介しているテンプレートはごく一部。
下記記事で良質な素材を紹介しております。併せてチェックしてください！

クリエイティブ業務で使える優良素材まとめ

【最強素材サイト】Adobe Stockのテンプレートがチート級に便利な件について

おわりに

以上、Illustrator（イラストレーター）で正確な扇形のオブジェクトを作成する方法でした。
[ 楕円形のプロパティ ] を使えば簡単に扇形が作れます。

扇子のような周囲がギザギザした扇形のオブジェクトは [ ジグザグ ] 効果を使えば再現可能。あとは分割してオブジェクトの色を個別変更すれば扇子アイコンが作成できますよ。

上記は基本的なオブジェクト制作テクニックです。Webサイトやバナー、グッズデザイン、チラシやポスターをはじめとした印刷物など、様々なクリエイティブを行う際の素材制作にお役立てください。

ではまた！
