【Illustrator】汎用的な円グラフの作り方とデザインアレンジテクニック

Webデザイナー、UI/UXデザイナーの@sdesignlaboです。

Illustrator（イラストレーター）で汎用的なデザインの円グラフを作る方法をイラレ初心者の方に詳しく解説します。また、円グラフデザインのアレンジテクニックも併せて解説！

Webサイト、バナーデザイン、チラシやパンフレット等、様々なクリエイティブで円グラフは作る機会が多いモチーフの一つです。

これからIllustratorを始められる方、より詳しくイラレを学習されたい方にオススメのコンテンツですよ。

この記事の目次

何が作れるの？

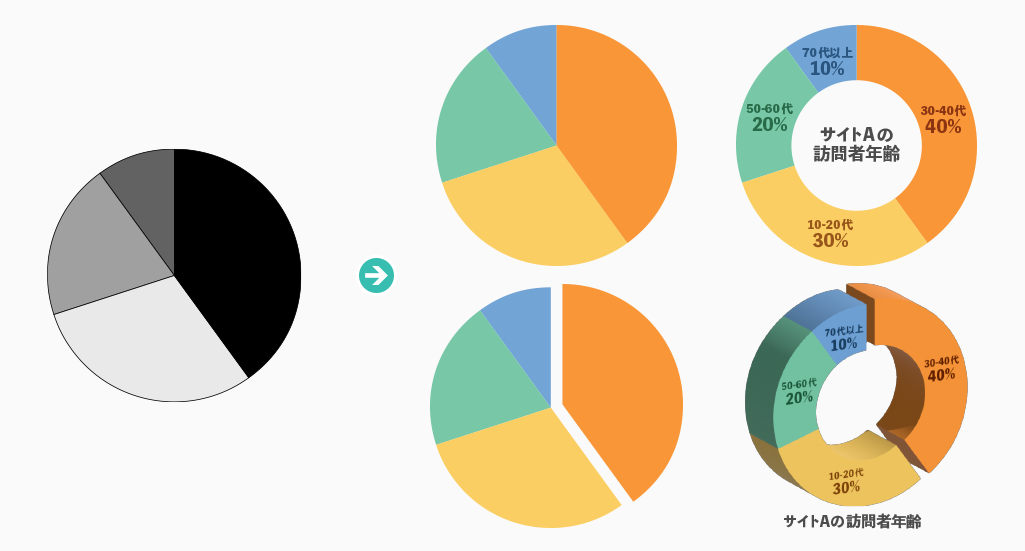

Illustratorの円グラフツールを使って上記の様な円グラフを作成できます。Webサイトやチラシなどをはじめとした各種印刷物を作成する上で円グラフはよく作るモチーフの一つですね。
ベースとなる円グラフの作成からデザインカスタマイズまで、正確な比率の円グラフが簡単に作れる超便利な円グラフツールがマスターできますよ。

円グラフの作り方とカスタマイズ方法

Illustratorで円グラフを作る方法を解説します。
イラレ初心者の方にも再現可能な内容ですよ！

Illustratorを導入しましょう

当記事の内容を実践するにはIllustratorが必須です。
未導入の方はAdobe公式サイトからダウンロードしておきましょう。（7日間の無料体験が可能）
なお、AdobeCCのプランはコチラの記事で徹底解説しています。

基本的な円グラフの作り方

STEP.1

円グラフツールを選択

ツールバーから [ 棒グラフツール ] を選択します。
※ショートカットは [ J ]

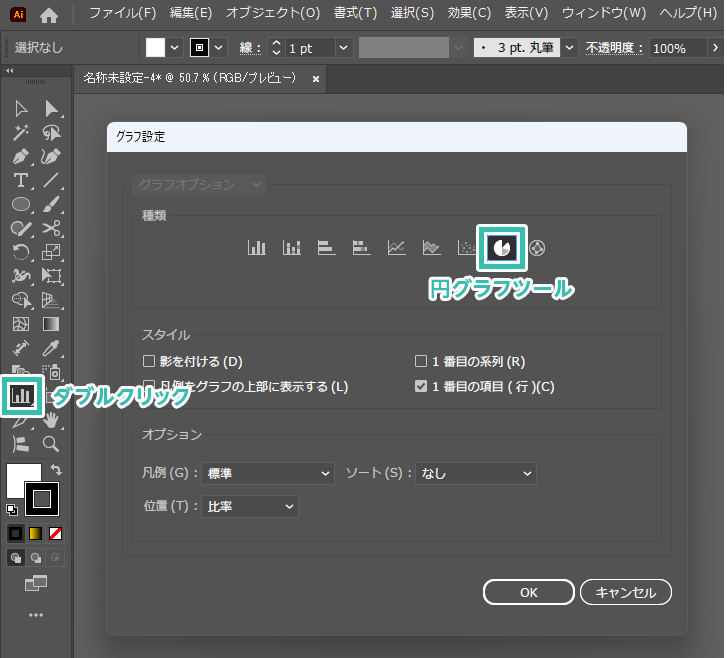

棒グラフツール上をダブルクリックすると [ グラフ設定 ] が開きます。
[ 種類 ] → [ 円グラフ ] を選択しましょう。

※他にも棒グラフツール上を左クリックを押しっぱなしにすると円グラフツールが表示されます。

STEP.2

円グラフを作成

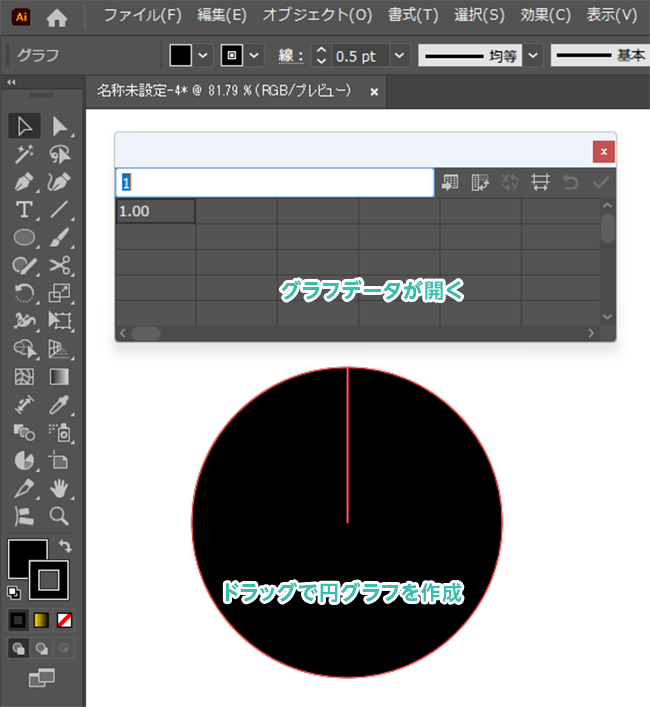

ドラッグで円グラフが作成できます。初期設定の円グラフはモノトーンカラーです。

同時にグラフデータが表示されます。
※非表示の場合は [ プロパティ ] → [ クイック操作 ] → [ グラフデータ ] で表示可。

STEP.3

グラフデータを設定

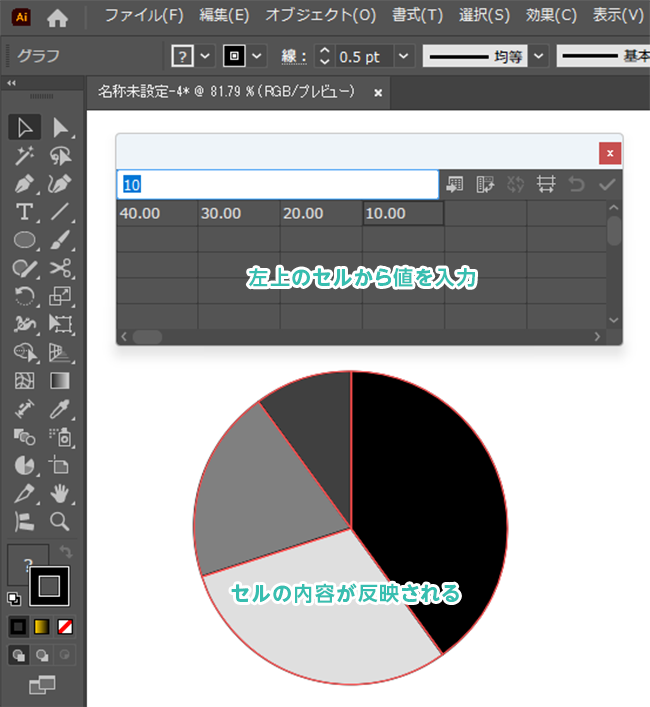

グラフデータ内を編集しましょう。左上のセルから大きい値の項目を入力します。
サンプルは左上から順に40,30,20,10と入力しました。（合計値が100になるように設定して下さい。）

設定後は右上の [ 適用 ] のチェックをクリック。
以上でベースとなる円グラフの設定が完了しました。

FINISH

色を変更して完成

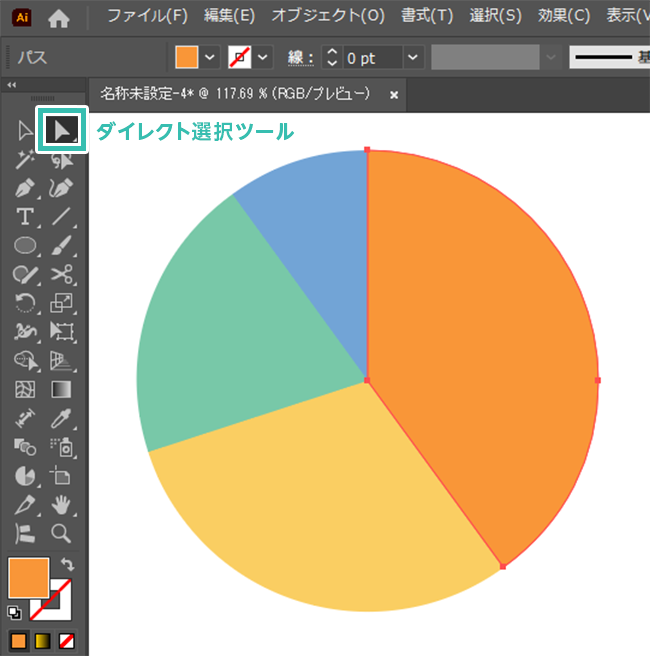

円グラフのオブジェクトはグループ化されています。[ ダイレクト選択ツール ] で色替えしたいパーツを選択後、お好きなカラーに変更しましょう。

※カラー編集をする時はグラフデータのウィンドウは閉じておくのがオススメです。
（表示したい時は [ プロパティ ] → [ クイック操作 ] → [ グラフデータ ] で表示可。）

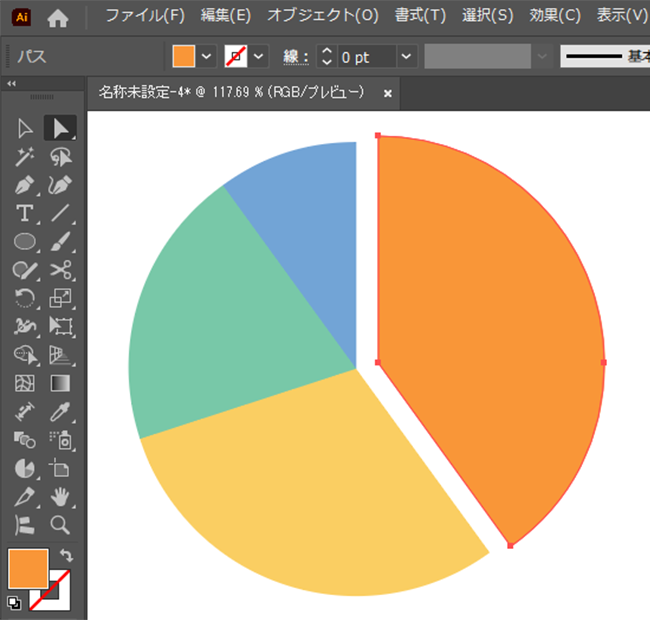

左図の様に円グラフ内の強調したい要素を [ ダイレクト選択ツール ] でズラす事もできます。この状態でグラフデータの値を変更しても円グラフに変更内容が反映されます。

色を調整すると企業のWebサイト等で度々見かける「数字で見る会社」みたいなコンテンツに掲載されている円グラフも簡単に作れますよ。

円グラフの凡例を追加するには？

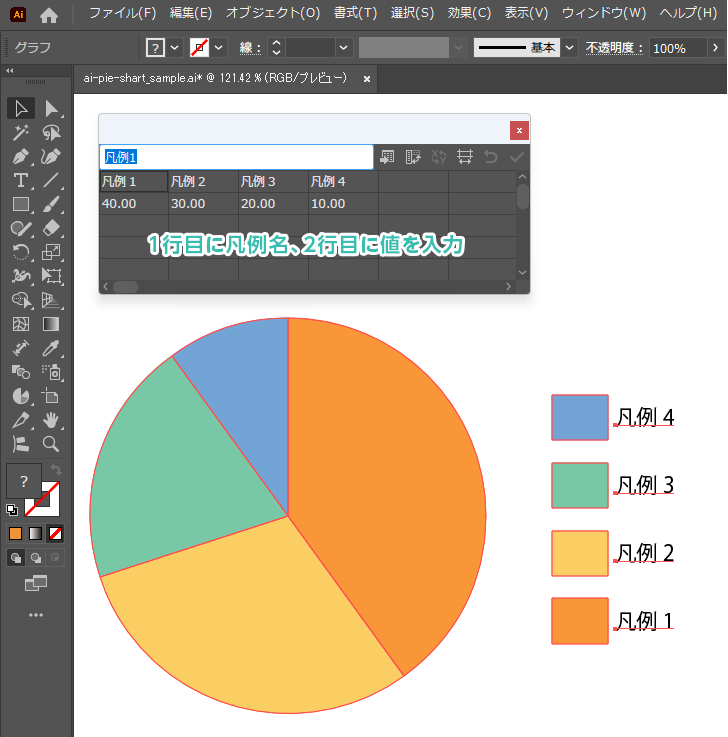

円グラフの凡例を追加したい場合はグラフデータの最上部の行に凡例、2行目に値を入力しましょう。凡例が円グラフ右側に配置されます。

※凡例を円グラフ内に配置したい場合は [ グラフ設定 ] → [ オプション ] → [ 凡例 ] → [ グラフの中に表示 ] にチェックを入れましょう。

円グラフのデザインカスタマイズ

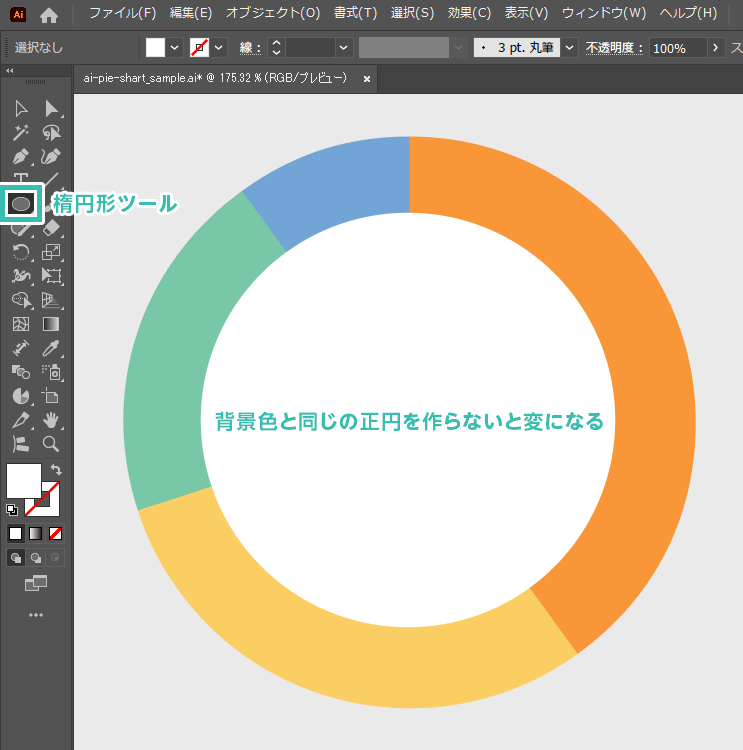

[ 楕円形ツール ] で円グラフの中央に一回り小さい正円を作成して配置すると、ドーナツ円グラフの完成です。
ただしこの場合、円グラフの中央は抜きになっていないので注意が必要です。（抜きを作るには次に解説する円グラフのパス化が必要です。）

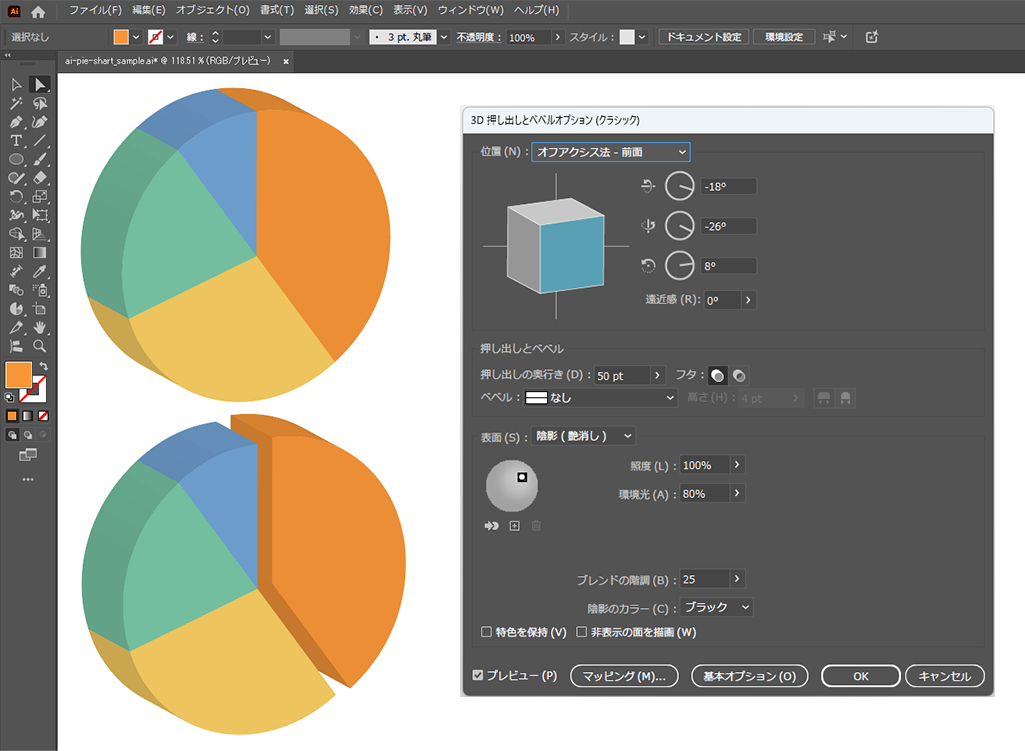

Illustrator画面上部の [ 効果 ] → [ 3Dとマテリアル ] → [ 3D(クラシック) ] → [ 押し出しとベベル(クラシック) ] を適用すると立体的な円グラフにできます。3Dの円グラフデザインが簡単に作れますよ。

サンプルの設定値は左図です。

円グラフをパス化する方法

円グラフのオブジェクトをパス化しようと [ オブジェクト ] → [ 分割・拡張 ] を行ってもパス化できませんが、下記手順を踏むとパス化できます。デザインをより細かくカスタマイズされたい方は必見ですよ。

STEP.1

グラフデータを閉じる

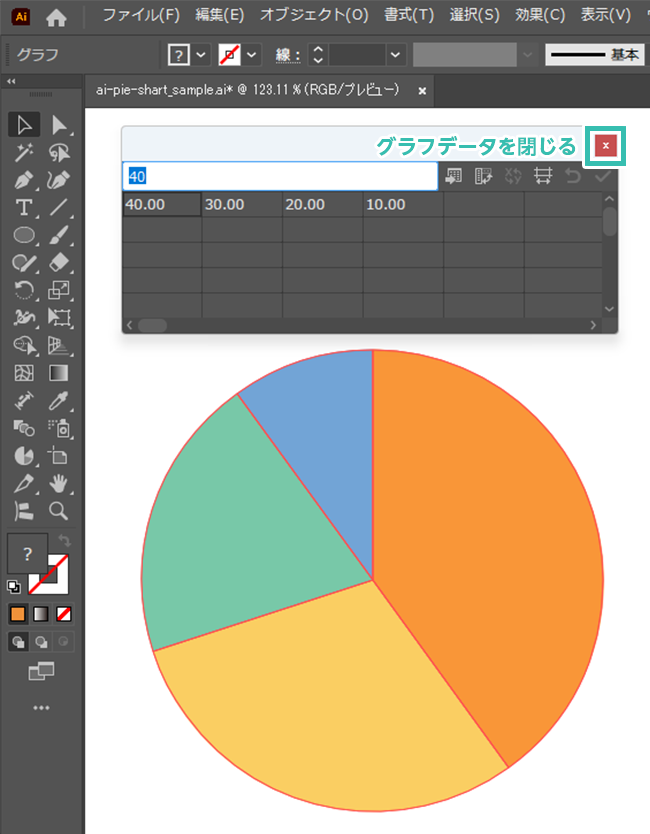

グラフデータの右上にある [ × ] をクリックしてウィンドウを閉じます。

STEP.2

グループ解除を行う

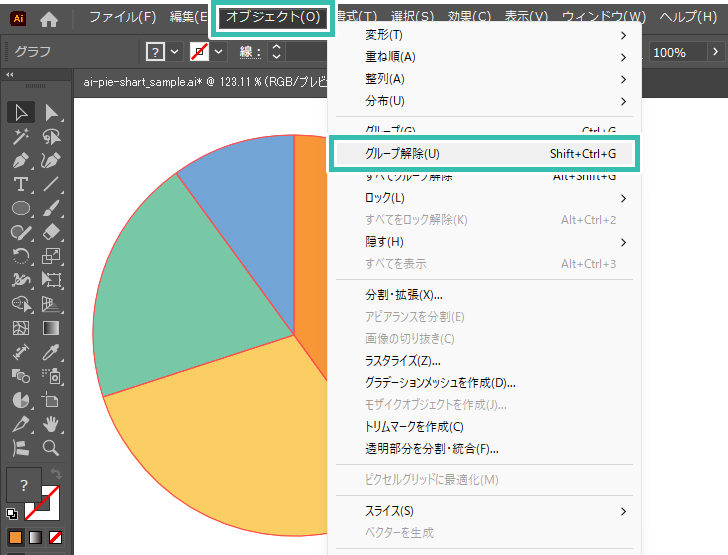

Illustrator画面上部から [ オブジェクト ] → [ グループ解除 ] を適用します。グループ解除のショートカットは [ Ctrl + Shift + G ] (Mac：⌘ + Shift + G)

※グラフオブジェクトをコピーしてバックアップしてから [ グループ解除 ] をするのがオススメです。

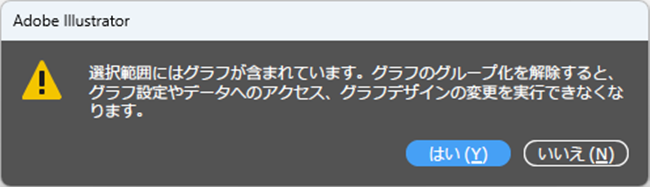

「選択範囲にはグラフが含まれています。グラフのグループ化を解除すると、グラフ設定やデータへのアクセス、グラフデザインの変更を実行できなくなります。」が表示されますが、[ OK ] をクリック。

FINISH

パス化の完了

以上で円グラフをパス化できました。更にグループ解除するとバラバラの円グラフにできます。

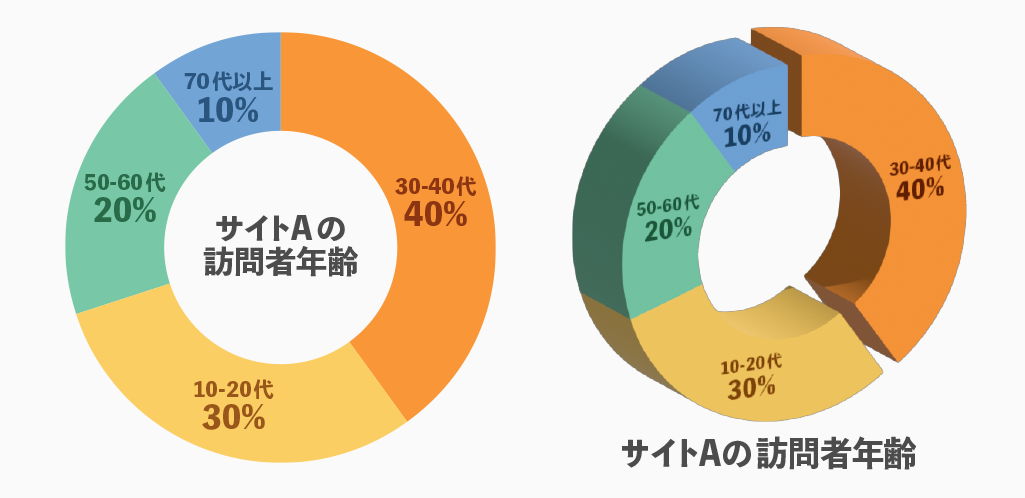

[ 楕円形ツール ] で一回り小さい正円を作成し、[ パスファインダー ] の [ 前面オブジェクトで型抜き ] をすれば左図の様なドーナツ円グラフが作れます。もちろん3D化しても中央に穴が空いた状態で作れます。
