【Illustrator】和柄の武田菱（たけだびし）パターンをゼロから作る方法

Webデザイナー、UI/UXデザイナーの@sdesignlaboです。

Illustrator（イラストレーター）で正確な武田菱（たけだびし）パターンをゼロから自作する方法をイラレ初心者の方に詳しく解説します。武田氏の家紋「武田菱」は、四つの菱形を組み合わせた意匠で、勇猛さと結束を象徴します。戦国武将武田信玄で広く知られ、現在も家紋や企業ロゴ、祭礼装飾などに用いられています。

これからIllustratorを始められる方、より詳しくイラレを学習されたい方にオススメのコンテンツですよ。

この記事の目次

何が作れるの？

Illustratorを使って上記の様に正確な武田菱（たけだびし）パターンをゼロから自作できます。
武田菱は、戦国大名・甲斐武田氏が用いた家紋で、四つの菱形を組み合わせた力強い意匠です。武勇や結束を象徴し、武田信玄の旗印として広く知られており、現在も武田氏ゆかりの地や祭りで見られます。
建築デザインや陶器や漆器、彫刻暖簾や和服のデザイン、和をテーマにしたWebサイトやバナー・チラシなどの印刷物など。様々な和風モノを制作する上で欠かせない素材ですよ！

武田菱パターンの作り方

Illustratorを使って武田菱（たけだびし）パターンをゼロから自作する方法を解説します。
イラレ初心者の方にも再現可能ですよ！

Illustratorを導入しましょう

当記事の内容を実践するにはIllustratorが必須です。
未導入の方はAdobe公式サイトからダウンロードしておきましょう。（7日間の無料体験が可能）
なお、AdobeCCのプランはコチラの記事で徹底解説しています。

武田菱パターンのベースを作成

STEP.1

正方形を作成

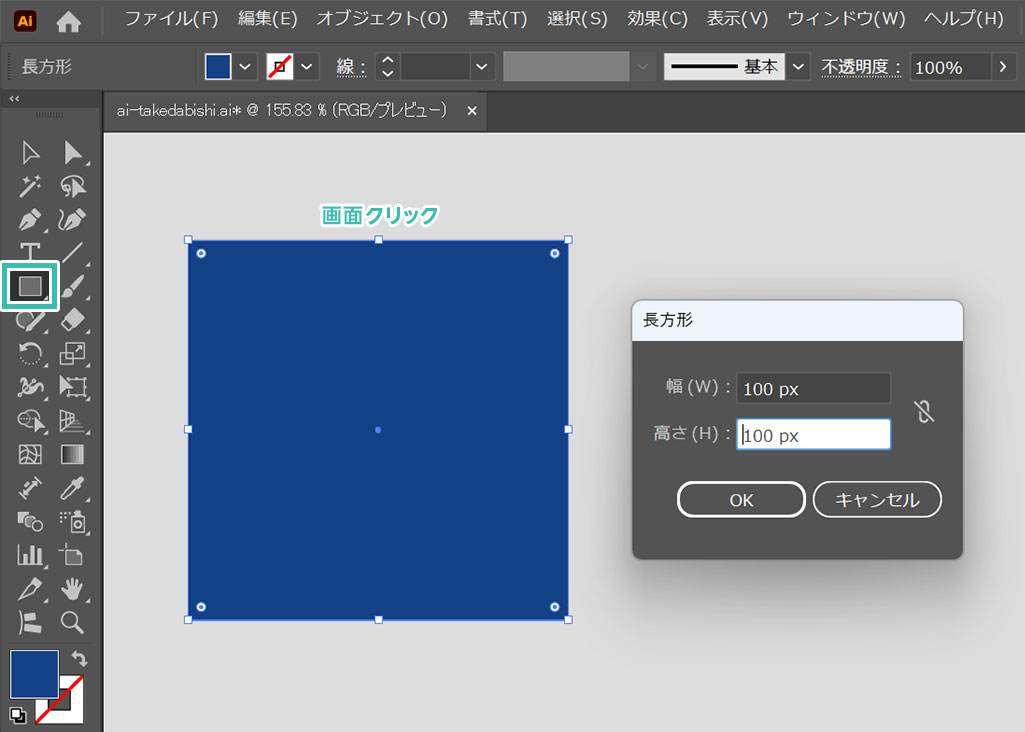

[ 長方形ツール ] で画面をクリックし、下記サイズの正方形を作成しましょう。

幅：100px
高さ：100px
設定後は [ OK ] をクリック。

塗り：カラーはお好み（サンプル：#134186）
線：無し

STEP.2

回転ツールで正確に回転

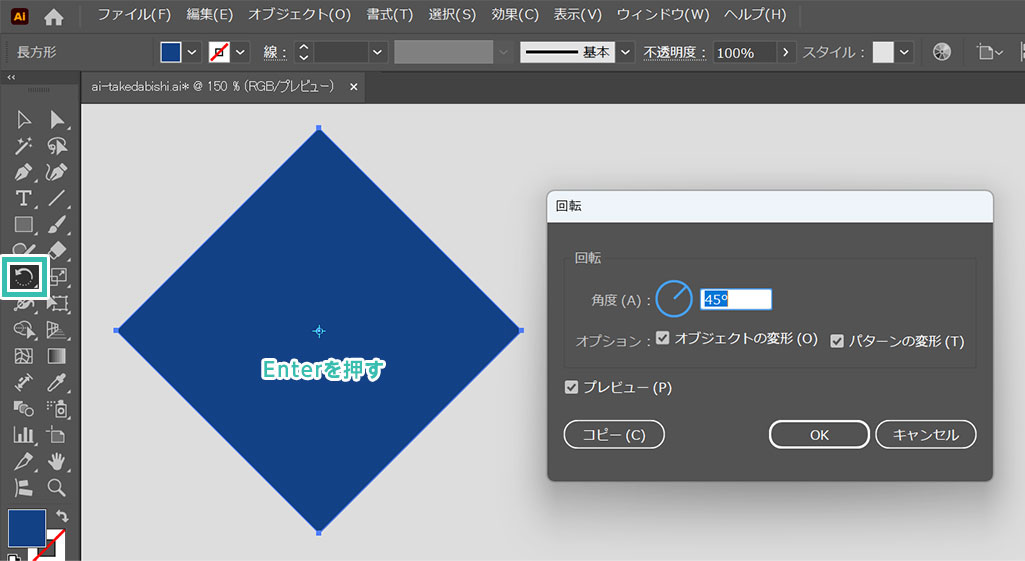

正方形を [ 選択ツール ] で選択後、[ 回転ツール ] → [ Enter ] を押して回転のダイアログ画面を開きます。
確度：45°
設定後は [ OK ] をクリックして回転を確定。

※もちろん [ バウンディングボックス ] を使って回転させるのも可。

STEP.3

拡大・縮小ツールでひし形に変形

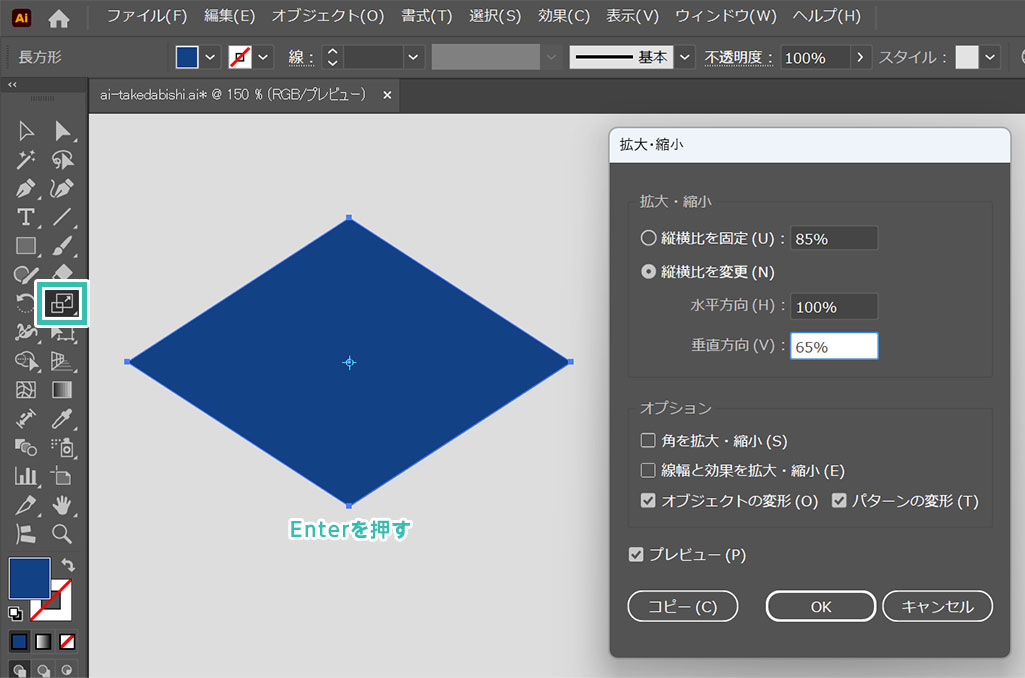

更に [ 拡大・縮小ツール ] → [ Enter ] で拡大・縮小のダイアログ画面を表示します。

縦横比を変更
水平方向：100%
垂直方向：65%
※オプション設定は左図を参照

設定後は [ OK ] をクリックし、縦方向に潰れた菱形オブジェクトにします。

STEP.4

ひし形を縮小コピーして整列

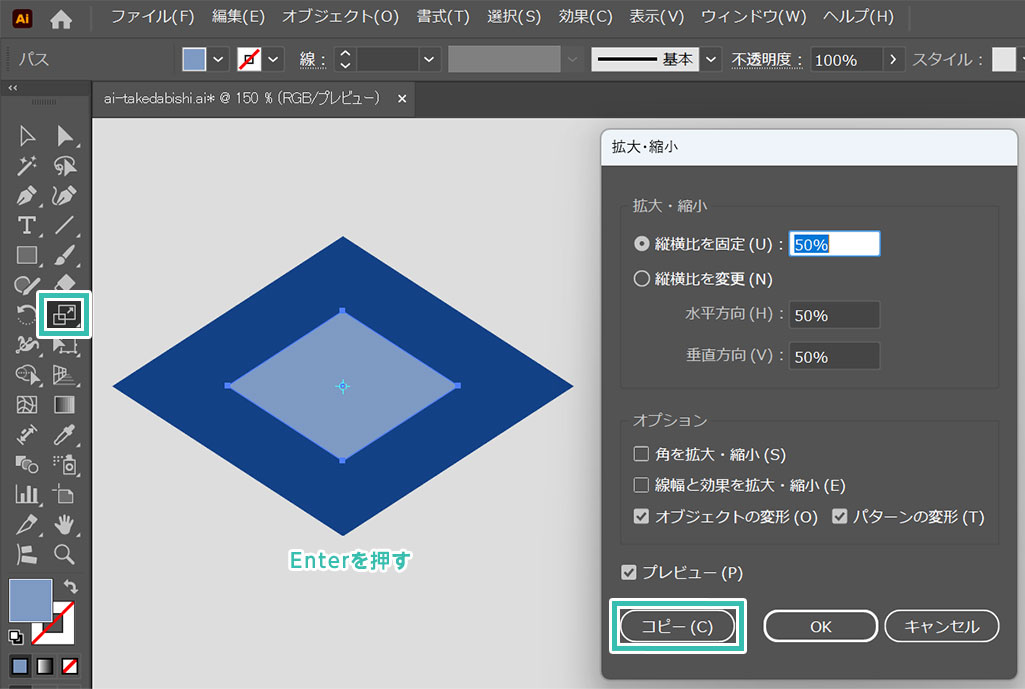

更に [ 拡大・縮小ツール ] → [ Enter ] で拡大・縮小のダイアログ画面を表示します。

縦横比を固定：50%

設定後は [ コピー ] をクリックして小さなひし形を作成します。（分かりやすくする為に塗りを変更しました。）

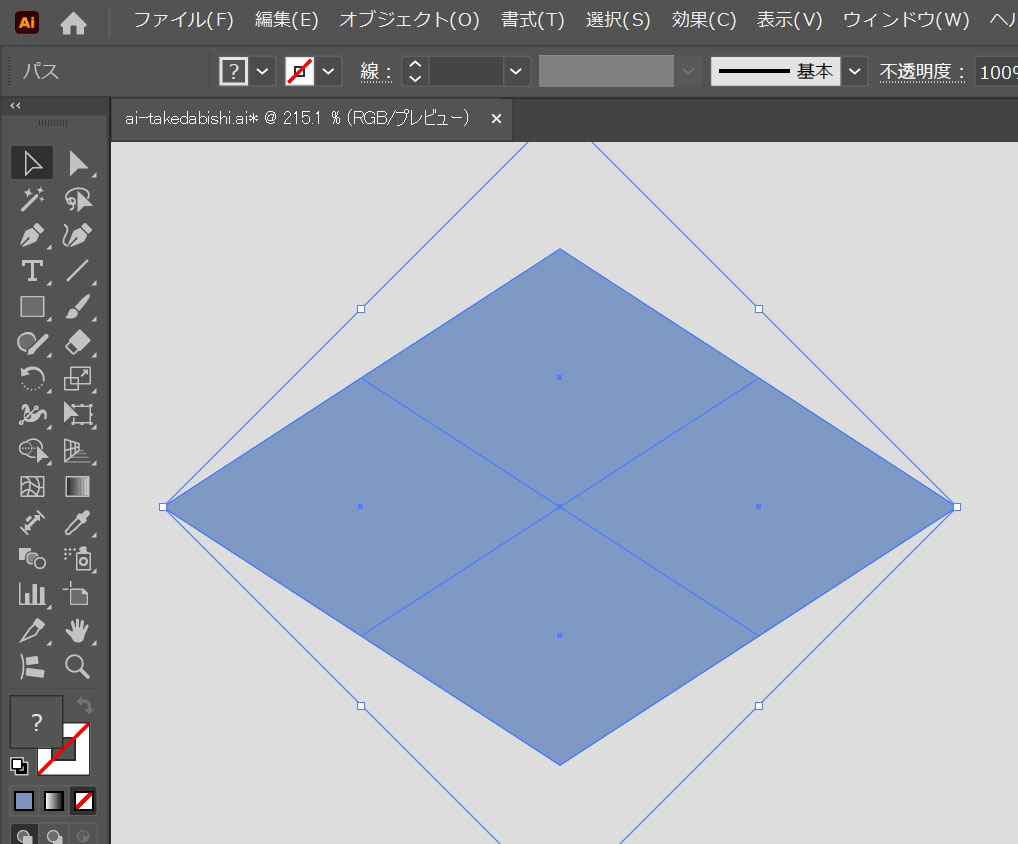

縮小した菱型をコピーし、[ 整列 ] を使って4つのひし形を上下左右にキッチリ整列します。

STEP.5

ひし形を縮小する

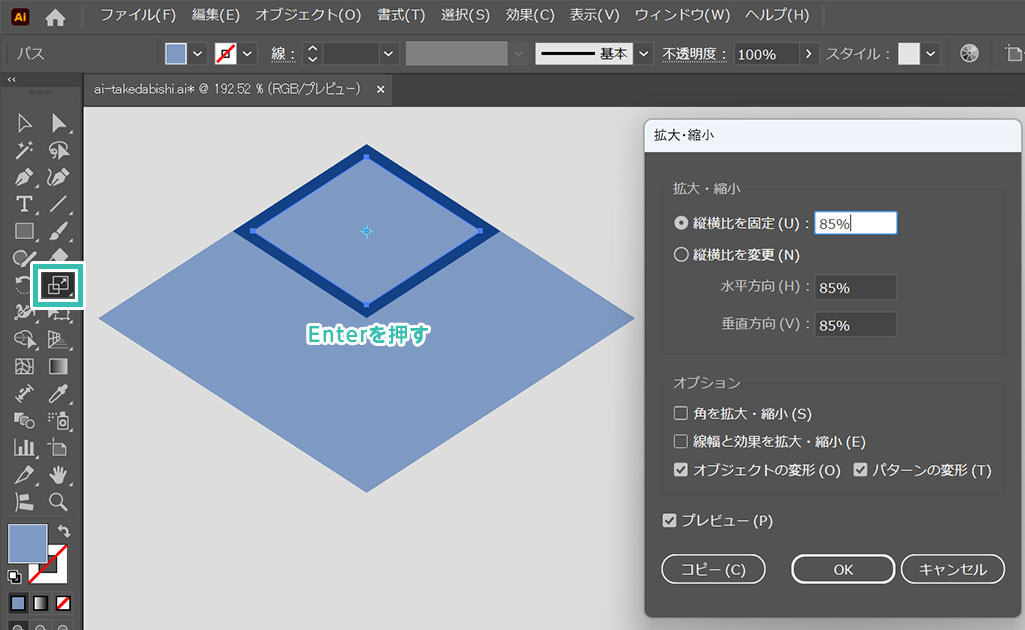

4つの菱形オブジェクトの内の1つを選択し、[ 拡大・縮小ツール ] で [ Enter ] を押します。
縦横比を固定：85%
設定後は [ OK ] をクリックしましょう。

残り3つの菱形も同様の手順で縮小します。
※小さな菱型を個別で選択して縮小を行いましょう。

STEP.6

ベースのひし形を拡大

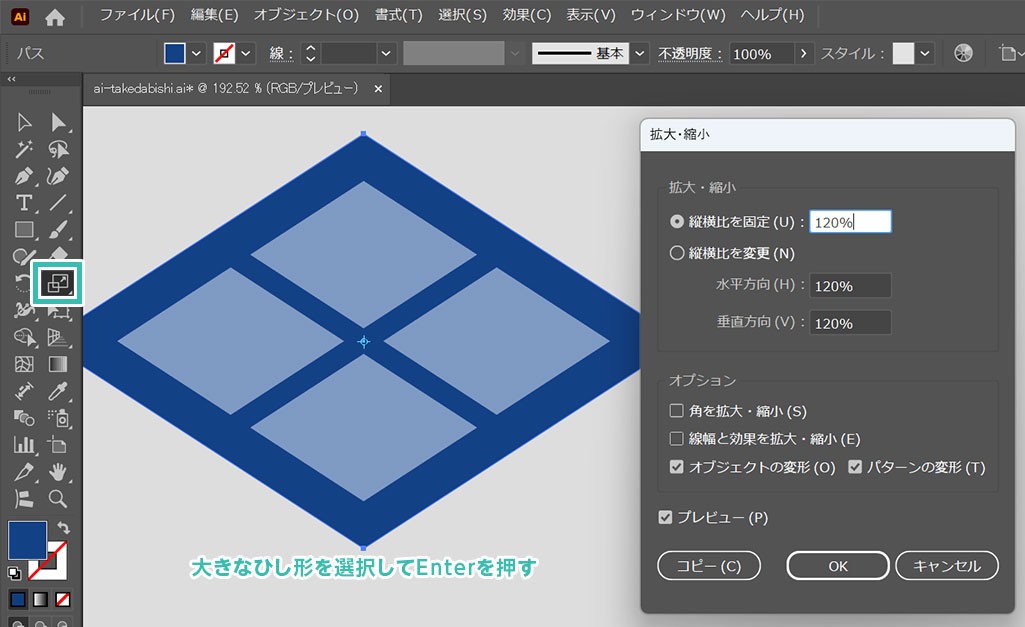

最下部にある大きなひし形オブジェクトを選択し、[ 拡大・縮小ツール ] で拡大します。
縦横比を固定：120%
設定後は [ OK ] をクリックしましょう。

STEP.7

ひし形の穴を空けて完成

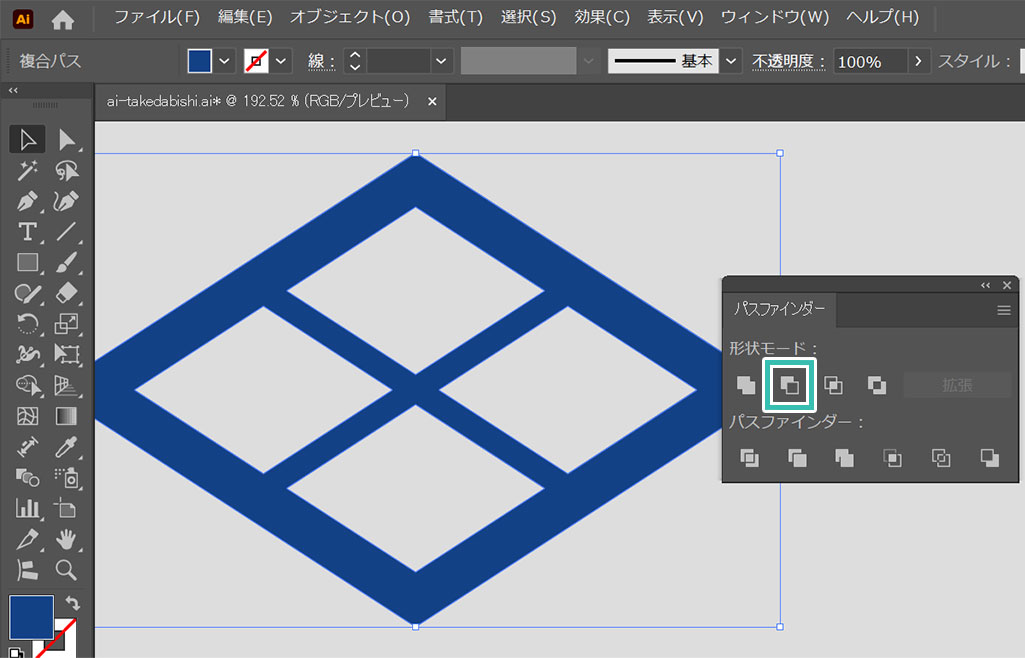

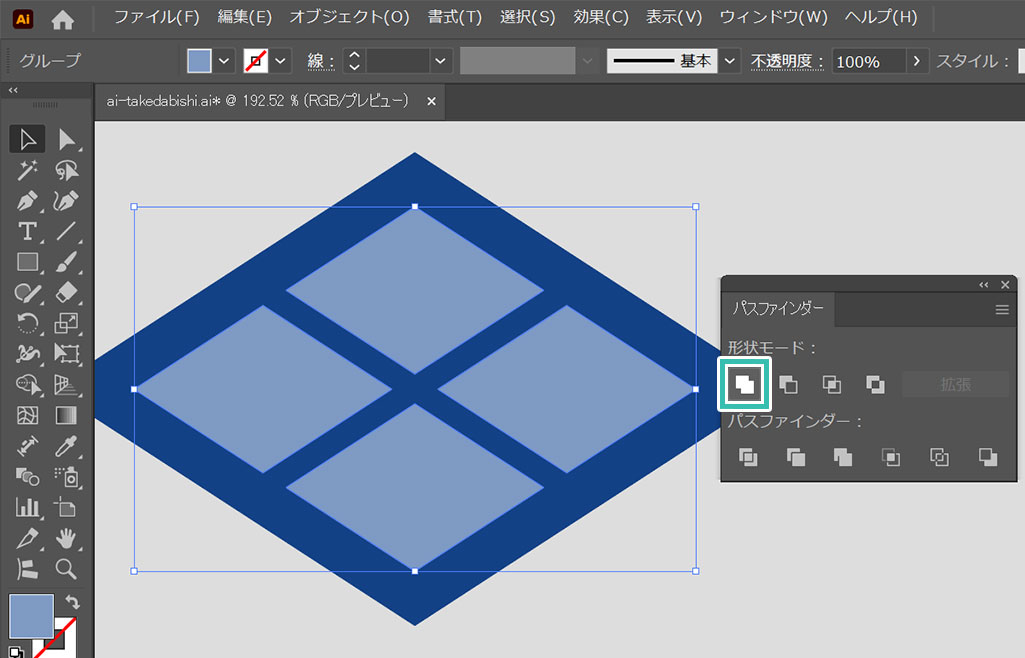

小さなひし形を4つを [ 選択ツール ] で選択し、[ パスファインダー ] → [ 合体 ] を適用します。

背面の大きなひし形と先程合体した菱型の集合体を選択し、[ パスファインダー ] → [ 前面オブジェクトで型抜き ] を適用したら武田菱のベースオブジェクトの完成です。

武田菱パターンを登録・編集・作成

作成した武田菱のベースをパターンとして登録・編集して武田菱パターンを作成しましょう。

STEP.1

スウォッチに登録

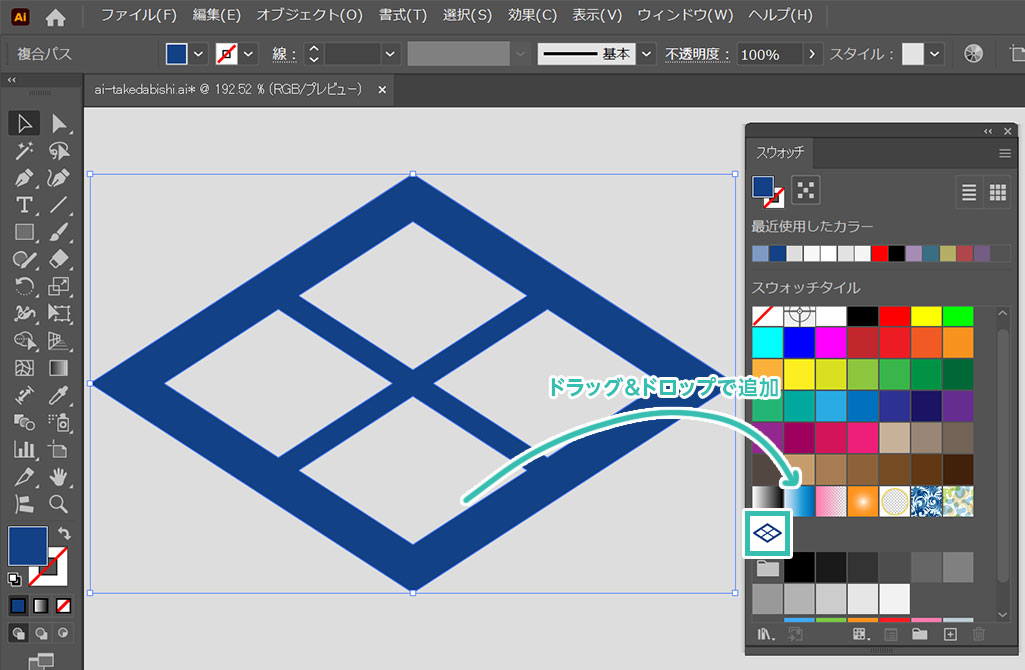

武田菱のベースパターンオブジェクトを [ 選択ツール ] で選択し、スウォッチパネル内へドラッグ＆ドロップするとパターンとして登録できます。

STEP.2

オブジェクトにパターンを適用

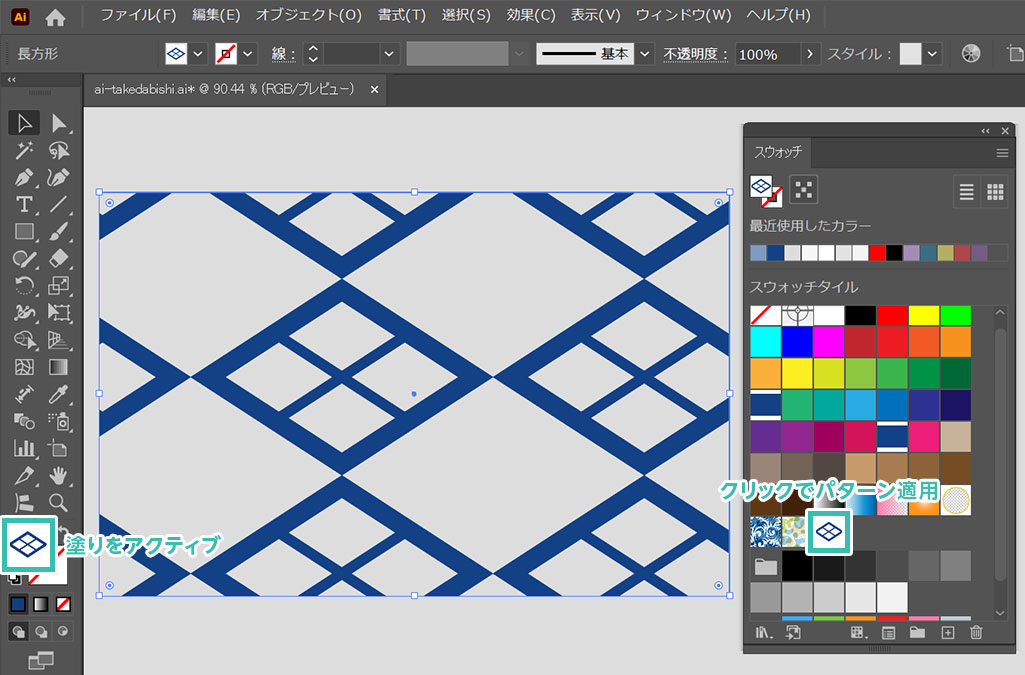

[ 長方形ツール ] でパターンを適用したいオブジェクトを作成し、スウォッチ内の武田菱パターンをクリックして適用しましょう。

※塗りにパターンを適用させてください。

STEP.3

武田菱パターンを編集して完成

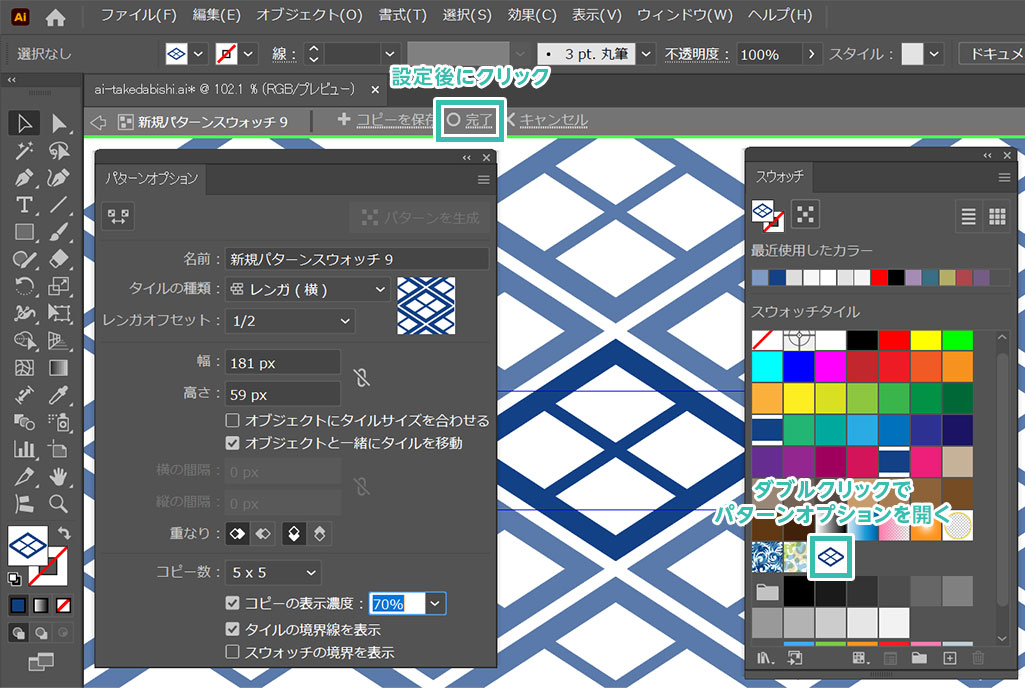

スウォッチパネル内の武田菱をダブルクリックしてパターンオプションを開きます。下記設定に変更しましょう。

タイルの種類：レンガ（横）
幅：181px
高さ：59px

設定後は画面上部の [ 完了 ] をクリックします。

以上で武田菱（たけだびし）パターンが完成しました。武田菱は、戦国大名・甲斐武田氏が用いた家紋で、四つの菱形を組み合わせた力強を象徴した和柄パターンですよ。

パターンオプションの幅と高さを少し変更した武田菱パターンの例です。白い余白のサイズが少し異なるだけでイメージが大幅に変わりますね。

OMAKE

サイズ変更と色変更

武田菱のパターンサイズを変更したい時は [ 拡大・縮小ツール ] で可能。パターンの色変更は [ オブジェクトの再配色 ] を使えば簡単にできます。べた塗りの背景を別途配置したり、好みの武田菱パターンにカスタマイズしたい方はお試しください！

武田菱の家紋も簡単に作れる

菱型オブジェクトの周囲に [ 楕円形ツール ] で正円を描けば武田菱の家紋が簡単に作れます。
菱型の縦横比を変えたり、円から少しひし形をはみ出させたりする事で印象の違う武田菱の家紋が作成可能ですよ。

高品質な和柄素材

商用利用可能で高品質な和柄素材を厳選しました。
より短時間でハイクオリティな制作を実現できるチート素材ばかりですよ！

#01 和柄のパターンセット（青）

高品質な和柄パターンが14点も収録されたパターン素材です。汎用的に使えるパターンが厳選されており、他のパターン素材よりも多めに収録されているのでお得です。

ダウンロード

#02 シームレス和柄パターン1

20点の汎用的な和柄パターンが収録されたパターン素材です。当記事で紹介している素材の中でも特に持っておきたい素材の1つですよ。

ダウンロード

#03 家紋×100

100点もの家紋が収録されたベクター素材です。IllustratorやPhotoshop等をはじめとしたAdobe製品全般で活用できるベーシックな和柄素材なので押さえておきたいですね。

ダウンロード

#04 Set of Japanese classic sakura and ornaments seamless patterns

赤系の色味でインパクトのある和柄シームレスパターンです。花柄との組み合わせが非常に綺麗ですね。

ダウンロード

#05 高級和フレーム

高級感のある和のフレームが数多く収録されたベクターイラスト素材です。丸型、扇形、矩形、菱形など、よく使う形状の汎用フレーム一式がAI/EPS形式でダウンロード可能ですよ。

ダウンロードする

#06 シンプルな和柄モダンデザインの枠セット

シンプルで繊細な線で描かれた和柄のフレーム素材セットです。はんなりとしたデザインで、和菓子や京料理などのデザイン素材などによく合いそうですね。

ダウンロードする

汎用的な和柄パターンとフレーム素材

上記で紹介しきれなかった和柄パターンと和風の汎用フレーム素材です。
全て商用利用可能！併せてチェックされてみませんか？

【Illustrator】商用可！高品質な和柄のシームレスパターン35選【継ぎ目の無い背景パターン素材】

【Illustrator】高品質な和風フレーム素材36選【商用利用可】

ワンランク上のテンプレート素材

Illustratorのスキルアップをする上で、プロが作成した生データを研究する事は重要です。

下記記事でプロが作成した高品質で汎用性の高いテンプレート素材を紹介しています。
全て商用利用可能、テキストや画像を変えるだけでプロの品質が出せます。

制作の手間を劇的に軽減するだけでなく、スキルアップの教材としても活用できますよ！

AI形式で作られた高品質なフライヤーのテンプレート50選です。画像と文字を差し替えるだけ、超短時間でハイクオリティなフライヤーが作成可能！
様々なフライヤーのテンプレート50選

デザイン制作を学ぶ導入編としてオススメの名刺デザイン。
想像だけで作るとイマイチになりがちですが、良質なテンプレートを元に作るだけで吸収できる情報の質が段違い！
相手に舐められない名刺テンプレート50選

例えばクリエイターの就職や転職に必須のポートフォリオ。
プロのテンプレートでレイアウトや余白、文字サイズを簡単に研究可能。内定獲得の可能性が格段にアップします！
厳選！ポートフォリオ用テンプレート45選

ロゴ作成とIllustratorの相性は抜群！
ロゴ制作の効率化だけでなく、アイディアやデータの作り方を学習・研究するための良質な教材だらけですよ。
ハイクオリティなロゴテンプレート50選

単なる白黒のテキストを高品質なロゴのようなグラフィックにできるエフェクトです。
ロゴ・見出しなどキャッチなオリジナルタイトルを一瞬で作成できる優秀な素材ばかり！
商用利用が可能で高品質なテキストエフェクト50選

継ぎ目が無い高品質な背景素材50選です。
全て商用利用OK！作品の密度を一気に高める事ができる汎用性の高い素材ばかりです。
商用利用できる高品質なシームレス背景パターン58選

良質な素材をもっと見る

上記で紹介しているテンプレートはごく一部。
下記記事で良質な素材を紹介しております。併せてチェックしてください！

クリエイティブ業務で使える優良素材まとめ

【最強素材サイト】Adobe Stockのテンプレートがチート級に便利な件について

おわりに

以上、Illustrator（イラストレーター）で正確な武田菱（たけだびし）パターンをゼロから自作する方法でした。戦国武将武田信玄で広く知られ、現在も家紋や企業ロゴ、祭礼装飾などに用いられています。

建築デザインや陶器や漆器、彫刻暖簾や和服のデザイン、和をテーマにしたWebサイトやバナー・チラシなどの印刷物など。様々な和風モノを制作する上で欠かせない和柄素材を自作し、更にイラレテクニックを向上させてください。

ではまた！
