【ゼロから始めるIllustrator #09】線の設定・線をデザインする

こんにちは、「ゼロから始めるIllustrator」略して「ゼロイラ」の講座#09を始めます。

#03 色の設定:塗りと線」 でサクッと紹介した「線」についてもう少し詳しく解説したいと思います。

線の細かな設定を知ると、さらに表現方法が豊かになること間違いなしです!

線の設定

線のパネルについて

線のパネルです。

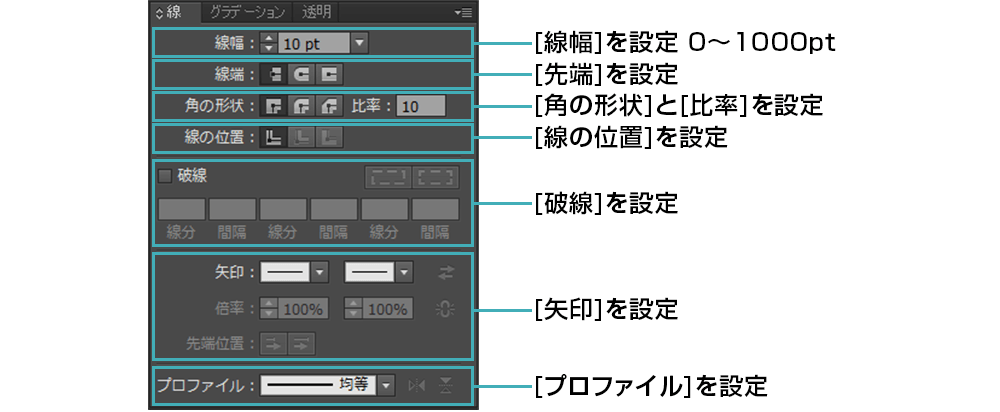

上から順に[ 線幅 ]、[ 先端 ]、[ 過度の形状 ]、[ 比率 ]、[ 線の位置 ]、[ 破線 ]、[ プロファイル ]の設定ができます。
表示されていない方は[ ウィンドウ ] [ 線 ]から表示させてください。

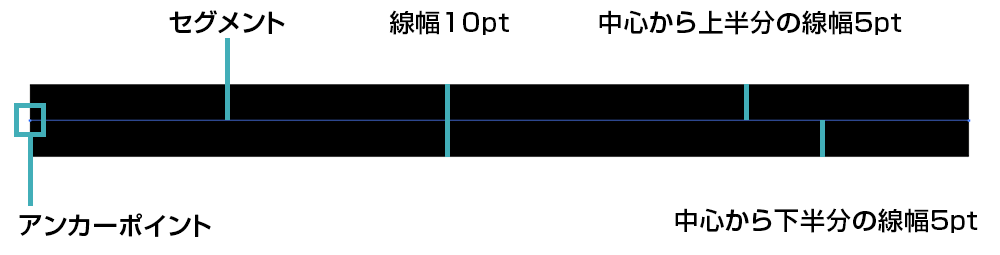

線幅を設定する

線幅を10pt、塗りの設定は「なし」にし、その他はデフォルトの線の構造です。

先端の形状の設定

線の先端の形状を設定できます。

[ バット先端 ]、[ 丸形先端 ]、[ 突出先端 ]の3種類が存在します。
デフォルトは[ バット先端 ]になっています。

角の形状の設定

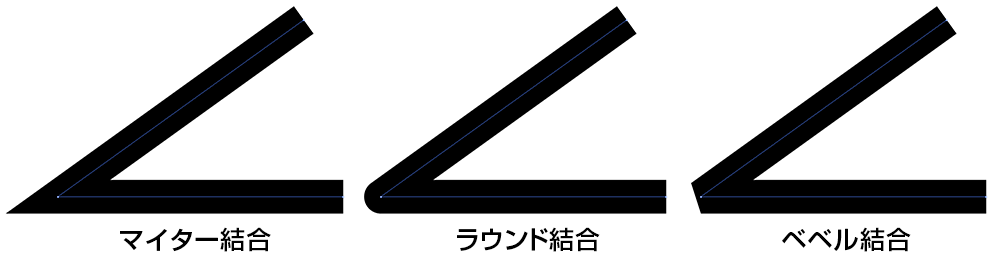

直線の角部分の形状を設定できます。

[ マイター結合 ]、[ ラウンド結合 ]、[ ベベル結合 ]の3種類が存在します。
デフォルトは[ マイター結合 ]になっています。

線の位置

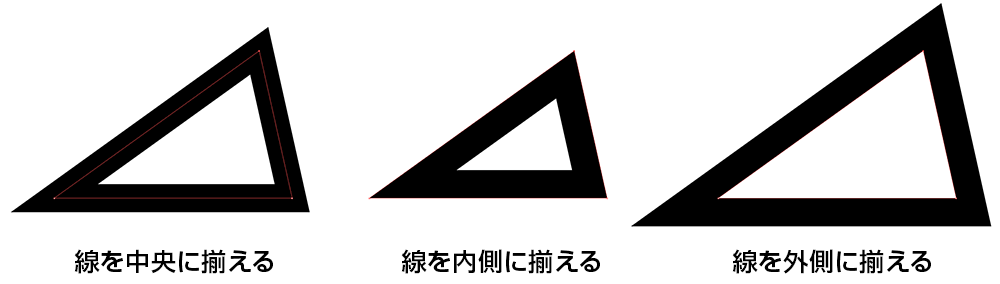

線の中心を設定できます。

[ 線を中央に揃える ]、[ 線を内側に揃える ]、[ 線を外側に揃える ]の3種類が存在します。

破線の設定

破線の設定ができます。

  1. 線のオブジェクトを選択
  2. [ 破線 ]にチェックを入れる
  3. [ 線分 ]と[ 間隔 ]の設定を入れる

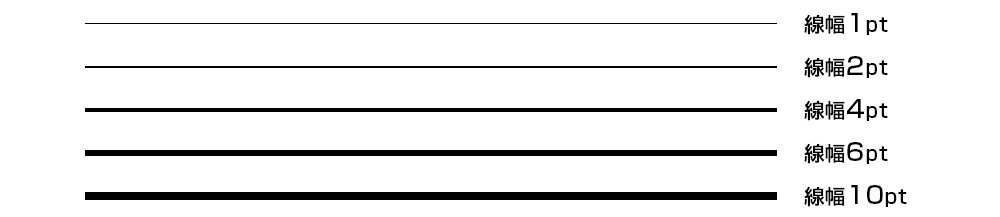

線の太さサンプル

線の太さを少し変えるだけでも随分と印象が変わります。デフォルトの線幅だけでなく、太さを色々と変更して遊んでみましょう。

罫線の種類

罫線は文字の仕切りや囲みとして使用されます。罫線には各種名称があります。
下記にいくつか罫線と呼び名を掲載しております。

表ケイ、中細ケイ、中太ケイ、裏ケイ、双柱ケイ、子持ケイ、星ケイ、ミシンケイ、波ケイ(ブルケイ)、かすみケイ、無双ケイ…、罫線にも色々と呼び名があります。

[ 線:幅1ptの黒 ] [ 塗り:白 ]がイラレ初期設定の線と塗りです。

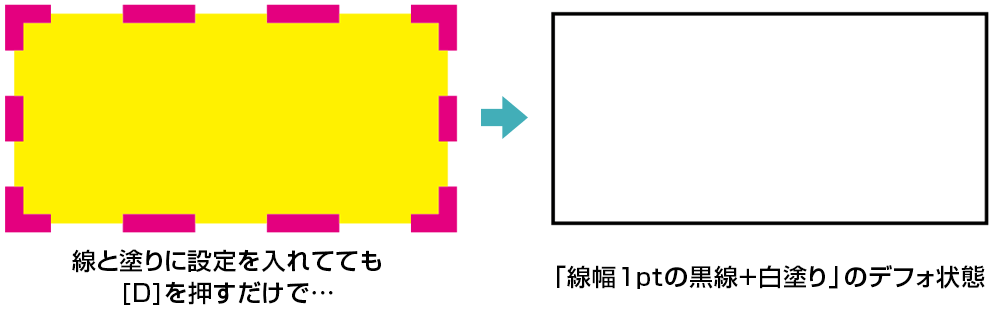

対象オブジェクトを選択後に[ D ]を押すと、対象オブジェクトの線と塗りが初期設定になります。
覚えておくと割と便利ですよ。

線の設定を使って線をデザインしてみる

破線を使った線の例

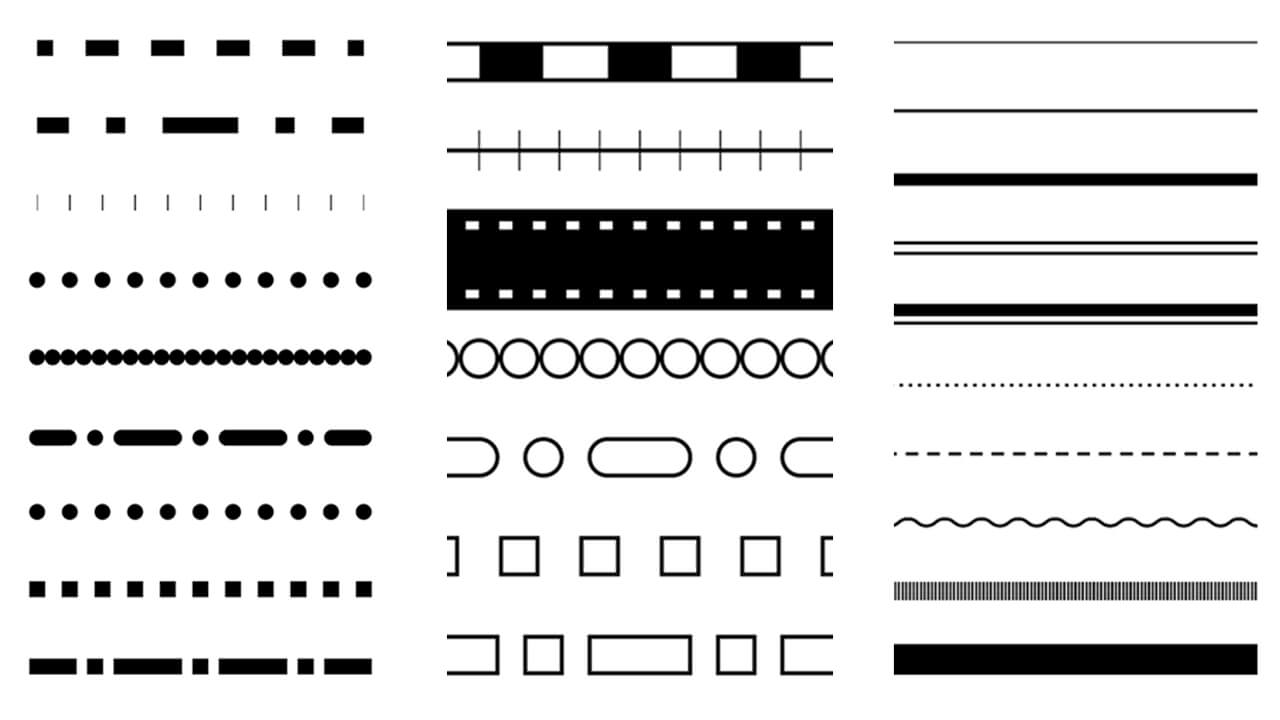

破線の設定で表現できる線のをいくつかご紹介します。
ペンツールや直線ツールで線のオブジェクトを作成して下記破線の設定を試してみて下さい。

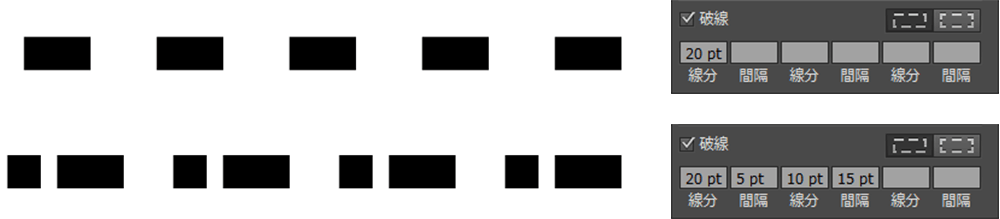

※ 線分/間隔の箇所は左から順に破線の線分と間隔を入力します。

複数の線を重ねた例

破線の設定を複数重ねて、より複雑な線を表現できます。

一本の直線オブジェクトに[ アピアランス ]から複数の線を重ねることができます。
#08で解説をしたアピアランスを使います。イラレでアピアランスは頻繁に使いますので是非マスターしてください^^

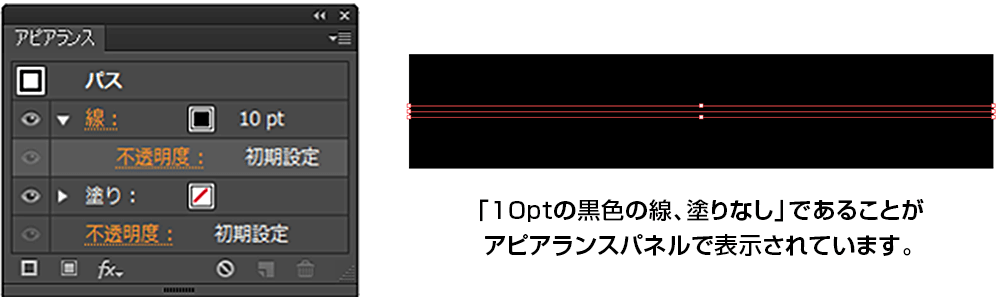

上記は[ 10ptの線幅の黒線、塗りなし ]のオブジェクトです。
これにアピアランスから複数の線を重ねていきます。
アピアランスのパネルが表示されていない場合は[ ウィンドウ ][ アピアランス ]で表示させてください。

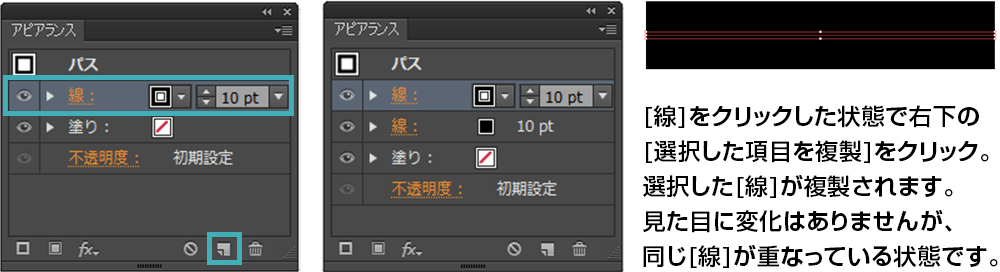

上記画像のようにアピアランス設定を行いたい対象オブジェクトを選択し、[ アピアランス ][ 線 ] → 右下の[ 選択した項目を複製 ]をクリックしてください。

すると同じ[ 線 ] が複製されます。

しかし、見た目に一切変化はありません。なぜなら同じ[ 線 ]が重なっているだけだからです。

ということで、アピアランスの「上にある」線を選択して設定を変えてみましょう。表示優先はレイヤーと同じく、上にある設定ほど表示優先が高まります。

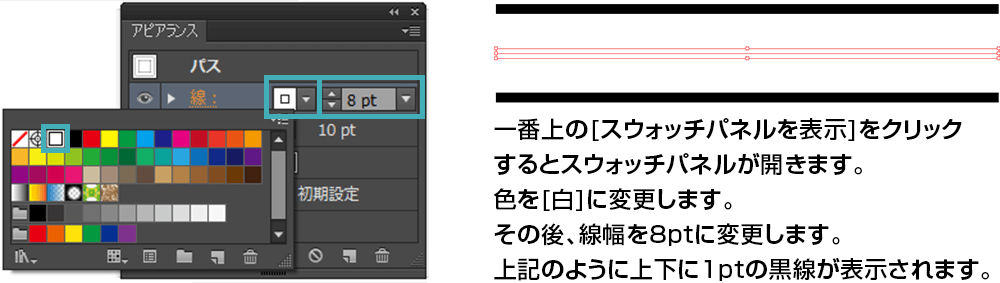

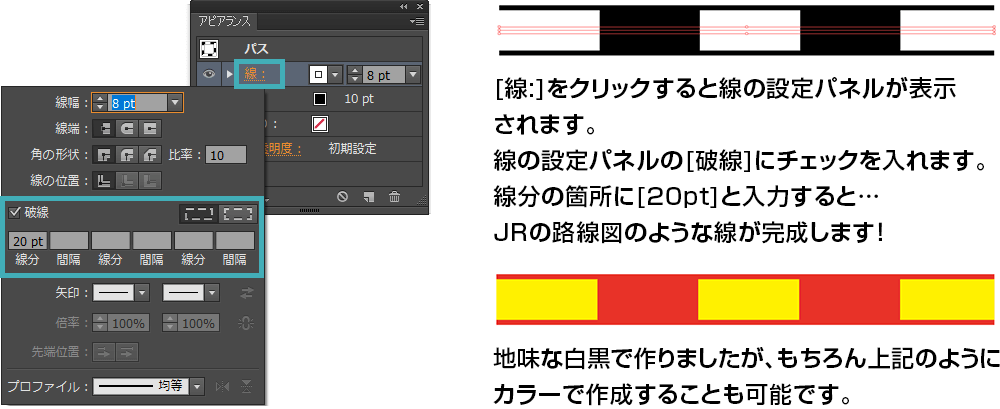

複製した[ 線 ]の色を白に変更し、線幅を8ptに変更します。
10ptの黒線に8ptの白線が乗っかっている状態ですね。なので1ptの黒線が上下に表示されているように見えます。便利な機能です^^

8ptの白線に破線の設定を追加します。

同じ手順で線の設定を3つ、4つ…と増やすことができます。色々とご自身で表現を考えてみるのも楽しいですよ。

忘れないうちに色々と練習

一度ではナカナカ覚えきれないので、操作を覚えている内に色んな線を練習してみると良いかと思います。
サンプルの線を掲載しておりますので作成してみてください。

Illutratorを導入するには

Illustrator(イラストレーター)を持っていない方は、下記から購入する事ができます。
断然オンラインコード形式がオススメ、購入したらすぐにダウンロード&使用可能です。

学生の方や教職員の方なら断然学割価格コンプリートプランがオススメです!
公式サイトよりも安く買うことができます。
Illutratorをはじめ、Photoshop等の様々なアドビ製品をお得に始める方にピッタリですよ。
12か月間使い倒しましょう!
上記以外の方は一般向けのコンプリートプランが最安値です。
Illutrator単品ならAdobe Illustrator CC|12か月版|パッケージ(カード)コード版があります。
Illutratorで自身の発想をドンドンビジュアル化し、デザイン制作を通して人生を大いに楽しみましょう!
関連記事

Illutrator(イラストレーター)の購入を検討されている方にとって気になる事の一つに「どこで買うのが一番お得であるか」という問題があります。 当記事では様々なパターンに分けて最安価格で購入する方法と導入手順を掲載しております。[…]

おわりに

イラストレーターは線を細かく設定できるので様々な線を表現できます。当ページで紹介した線の使い方はほんの一例です。よく使う設定や基礎的な部分はしっかり押さえておりますので、あとはご自身の発想で様々な表現をして楽しい作品を生み出してみてください^^

おつかれさまでした。

次の講座は略地図の作成方法を解説します。
ショップカードやポストカード、フライヤーなどでよく使われる略地図を段階を追って分かりやすく解説します。
